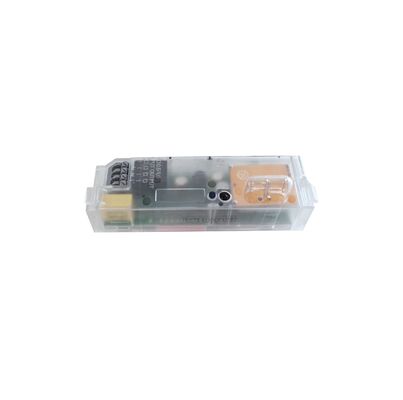

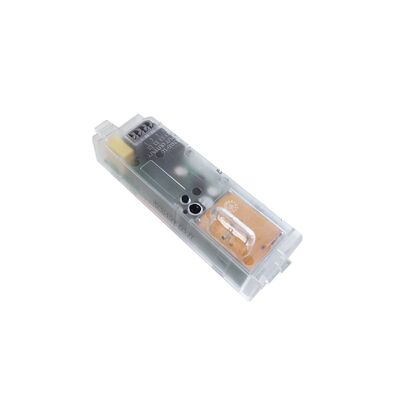

سنسور روشن/خاموش AC با کاربرد گسترده برای پارکینگ، با سوئیچ DIP در قسمت بالایی، نصب با پیچ، ریموت کنترل موجود

  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
محل منبع شنژن، چین
نام تجاری Merrytek
گواهی CE, RED
شماره مدل MC098S 99 2
مقدار حداقل تعداد سفارش 100 عدد
قیمت قابل مذاکره
جزئیات بسته بندی کیسه حباب + تخته کفپوش + کارتن (K=A)
زمان تحویل <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و
شرایط پرداخت T/T
قابلیت ارائه 10000 قطعه در ماه
جزئیات محصول
ولتاژ نامی 220-240VAC 50/60Hz قدرت آماده ≤0.5W
سیگنال خروجی خاموش/خاموش بسامد کار 5.8 گیگاهرتز ± 75 مگاهرتز، باند ISM
ارتفاع نصب 3 متر (حداکثر 6 متر) طول عمر 5 سال ضمانت@ta
پیام بگذارید
توضیحات محصول

[ویژگی های محصول]



  • طراحی آنتن دوقطبی کوپل شده ثبت شده و الگوریتم تطبیقی، که به طور موثر مشکل ارتفاع نصب کم سنسورهای آنتن ستونی و تریگر کاذب ناشی از تابش جانبی آنتن را هنگام نصب در یک اتاق فلزی حل می کند.
  • به طور گسترده در پارکینگ ها و مکان های دیگر استفاده می شود، این مشکل را حل می کند که سنسور سنتی نمی تواند وسایل نقلیه را تشخیص دهد یا وسیله نقلیه تا زمانی که مستقیماً از زیر سنسور عبور نکند، قابل تشخیص نیست.
  • پارامترهای سنسور را می توان با کنترل از راه دور و سوئیچ های DIP تنظیم کرد، که پیکربندی آن آسان است.



[پارامترها]



ورودی
ولتاژ نامی 220-240Vac 50/60Hz
توان آماده به کار ≤0.5W
تست افزایش ولتاژ 1KV(L/N,EN61000-4-5)
خروجی
سیگنال خروجی روشن/خاموش
نوع بار سلفی یا مقاومتی
ظرفیت بار 200W@230Vac(سلفی) ; 400W@230Vac(مقاومتی)
حداکثر ظرفیت افزایش ولتاژ

رله 7A

20A(50% Ipeak, twidth =200uS, 230Vac full load, cold start);
پارامترهای سنسور
فرکانس کاری 5.8 گیگاهرتز ±75MHz, باند موج ISM
توان انتقال 1mW حداکثر.
محدوده تشخیص (شعاع)

ارتفاع نصب سقفی 3 متر: r≥4m@0.3m/s, r≥2.5m@1m/s;

ارتفاع نصب دیواری 3 متر:r≥5m@0.3m/s, r≥4m@1m/s

شرایط تست: حساسیت 100% تنظیم شده، منطقه داخلی 60㎡ باز.
ارتفاع نصب 3 متر (حداکثر 6 متر)
زمان نگهداری

5s/30s/90s/5min/20min/30min (کد شماره گیری)

5s/30s/1min/3min/5min/10min/20min/30min (تنظیم MH10)
محدوده تشخیص 100%/75%/50%/25%
سنسور نور روز نور روز معمولی

2Lux/10Lux/30Lux//50Lux/غیرفعال

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/غیرفعال (تنظیم MH10)
دمای کارکرد -25℃…+60℃
دمای ذخیره سازی -40~80℃ رطوبت: ≤85% غیر متراکم
استانداردهای گواهی
دارای گواهی CE, RED
Eمحیطیالزامات مطابقت با RoHS 2.0 Reach
IPرتبه بندی IP20
دیگر
مدل ریموت MH10; MH16; MH03
سیم کشی ترمینال های فشاری، قطر سیم: 0.5-0.75mm2
نصب توکار
بسته بندی کیسه حباب دار + تخته + کارتن (K=A)
وزن خالص 40.3±3g
طول عمر 5 سال گارانتی@Ta



[عملکرد]



عملکرد روشن/خاموش کنترل نور غیرفعال یا مقدار روشنایی خارجی کمتر از مقدار تنظیم شده است. هنگامی که سنسورهای مایکروویو حرکت یک شی را تشخیص می دهند، سنسور فعال می شود و وارد حالت روشن می شود. پس از یک تاخیر، حالت روشن را حفظ می کند و سپس وارد حالت خاموش می شود.
عملکرد کم نور دو مرحله ای N/A
عملکرد کم نور سه مرحله ای N/A
برداشت نور روز N/A
اولویت نور روز N/A



[اطلاعات محصول]



  • ابعاد (واحد: میلی متر)



سنسور روشن/خاموش AC با کاربرد گسترده برای پارکینگ، با سوئیچ DIP در قسمت بالایی، نصب با پیچ، ریموت کنترل موجود 0



  • عملکرد و سیم کشی

سنسور روشن/خاموش AC با کاربرد گسترده برای پارکینگ، با سوئیچ DIP در قسمت بالایی، نصب با پیچ، ریموت کنترل موجود 1نکات نصب آنتن

سنسور روشن/خاموش AC با کاربرد گسترده برای پارکینگ، با سوئیچ DIP در قسمت بالایی، نصب با پیچ، ریموت کنترل موجود 2پیشنهاد: زاویه پایین صفحه نور از آنتن مایکروویو باید بیش از 2 میلی متر باشد، در غیر این صورت فاصله القایی نزدیکتر می شود.



[تنظیم سوئیچ DIP]



عملکرد سنسور نور روز زمان نگهداری محدوده تشخیص
کد شماره گیری 1 2



3

 آستانه سنسور نور روز 4 5 6 زمان نگهداری 7 8 محدوده تشخیص
Ⅰ روشن روشن روشن 2Lux روشن روشن روشن 5S روشن روشن 100%
Ⅱ - روشن روشن 10Lux روشن روشن - 30S روشن - 75%
Ⅲ - روشن - 30Lux روشن - روشن 90S - روشن 50%
Ⅳ - - روشن 50Lux روشن - - 5min - - 25%
Ⅴ - - - غیرفعال - روشن روشن 20min N/A N/A N/A
Ⅵ N/A N/A N/A N/A - - - 30min N/A N/A N/A



  • الگوی تابش



سنسور روشن/خاموش AC با کاربرد گسترده برای پارکینگ، با سوئیچ DIP در قسمت بالایی، نصب با پیچ، ریموت کنترل موجود 3



[کنترل از راه دور MH10]



سنسور روشن/خاموش AC با کاربرد گسترده برای پارکینگ، با سوئیچ DIP در قسمت بالایی، نصب با پیچ، ریموت کنترل موجود 4سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی، تغییر تنظیم سوئیچ DIP، برق را خاموش کنید.

  • محدوده حساسیت مربوط به سرعت حرکت اشیاء، اندازه اشیاء متحرک، ارتفاع نصب، زاویه نصب، محیط کار، مواد بازتابنده و غیره است. محدوده تشخیص داده شده مقدار معمولی است که توسط تستر های 165 سانتی متر / 65 کیلوگرمی در یک محیط باز داخلی اندازه گیری شده است.
  • محدوده تشخیص سنسور مایکروویو هنگام نصب روی دیوار در مقایسه با نصب روی سقف بسیار افزایش می یابد. اگر سقف دیواری را اتخاذ می کنید، لطفاً حساسیت را کاهش دهید یا با شرکت ما تماس بگیرید تا تنظیمات استفاده را تأیید کنید. آستانه های نور روز در یک روز آفتابی بدون سایه و در وضعیت بازتاب پراکنده نور محیط اندازه گیری می شوند. محیط و آب و هوای مختلف باعث می شود مقادیر روشنایی متفاوتی توسط سنسور نور روز اندازه گیری شود.
  • پارامترهای سنسور ممکن است نیاز به پیکربندی مجدد در محیط های نصب مختلف داشته باشند، لطفاً به دستورالعمل های زیر مراجعه کنید یا با سازنده تماس بگیرید.
  • سنسور فقط برای استفاده در داخل ساختمان است. اثر ضد آب برای استفاده در فضای باز یا نیمه باز تحت تأثیر قرار می گیرد. باد، باران و اشیاء متحرک ممکن است باعث تریگر کاذب شوند.
  • ارتفاع نصب محصول سنسور نمی تواند از 6 متر تجاوز کند و ارتفاع بهینه 3 متر است. فاصله بین دو سنسور باید بیشتر از 3 متر باشد.
  • هنگامی که سنسور در یک لامپ فلزی، روی یک سطح بازتابنده فلزی یا در یک محیط بسته کوچک نصب می شود، مایکروویو چندین بار منعکس می شود و باعث تریگر کاذب می شود. لطفاً حساسیت سنسور را کاهش دهید یا برای پشتیبانی فنی با سازنده تماس بگیرید.
  • لطفاً اطمینان حاصل کنید که هیچ سیگنال متحرکی مانند فن، موتورهای DC، لوله های فاضلاب، خروجی های هوا و غیره در اطراف سنسور وجود ندارد، در غیر این صورت سنسور ممکن است باعث تریگر کاذب شود.
  • مایکروویوها نمی توانند به فلز نفوذ کنند. محصول را در یک لامپ فلزی بسته یا نیمه بسته قرار ندهید. نه فلز و نه شیشه مجاز به پوشاندن بالای محصول نیستند.
