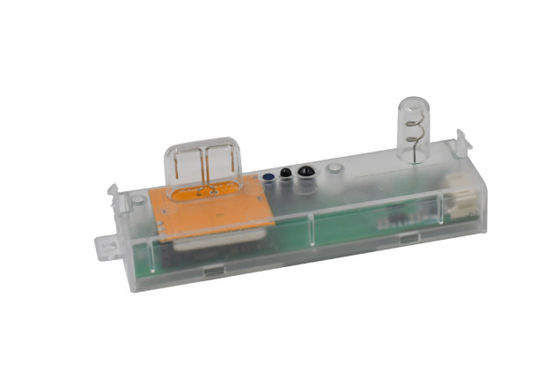

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime MC087D 99 B
محل منبع شينزين، چين
نام تجاری Merrytek
گواهی CE
شماره مدل MC087D 99 B
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی تخته چوب + کارتن کاغذ (K=A)
زمان تحویل 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما.
شرایط پرداخت T/T
قابلیت ارائه 10000 PCS/ماه
جزئیات محصول
ولتاژ نامی 12 ± 1VDC ولتاژ موج دار < 100mVp-p
سیگنال خروجی سیگنال کاهش نور 0-10 ولت / سیگنال کاهش نور PWM ارتفاع نصب 3 متر (حداقل 6 متر)
دمای عملیاتی داخلی: -25 ~ 60 ℃ گواهی CE
طول عمر 5 سال ضمانت@ta
برجسته کردن

2کنترل کننده شبکه بی سیم 4G

,

لامپ های LED لاغر کنترل کننده شبکه بی سیم

,

کنترل کننده شبکه بی سیم طول عمر
پیام بگذارید
توضیحات محصول

[ویژگی‌های محصول]

  • شبکه‌بندی با بی‌سیم 2.4G، بدون نیاز به جفت‌سازی یا گیت‌وی.
  • آنتن مایکروویو دی-پل ثبت شده، بدون تریگر کاذب هنگام نصب زیر سینی LED فلزی.
  • سر سنسور مایکروویو فوق‌العاده باریک، مناسب برای نصب در لامپ‌های LED باریک.
  • تمام پارامترهای سنسور را می‌توان با کنترل از راه دور تنظیم کرد.
  • خروجی 0-10 ولت دیم یا PWM دیم، تابع دیم 2 مرحله‌ای/3 مرحله‌ای.
  • حداکثر ارتفاع نصب 6 متر.



[پارامترها]



ورودی
ولتاژ نامی 12±1 ولت DC
جریان کاری 55±5 میلی آمپر
ولتاژ ریپل < 100 میلی ولت پیک به پیک
نصب داخلیسیگنال خروجی
• سیگنال دیمینگ 0-10 ولت • سیگنال دیمینگ PWM پارامترهای حسگر
فرکانس کاری
5.8 گیگاهرتز ±75 مگاهرتز، باند ISM توان ارسالی
حداکثر 1 میلی وات ناحیه تشخیص)
100% /75%/50%/25%(MH17)؛ 100% / 50%/25%(MH15) زمان نگهداری
30 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 20 دقیقه / 30 دقیقه (MH17)؛

30 ثانیه / 1 دقیقه / 3 دقیقه (MH15)

دوره آماده به کار
0 ثانیه / 10 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 30 دقیقه / +∞ (MH17)؛

5 دقیقه / 10 دقیقه / +∞ (MH15)

سنسور نور روز
آستانه نور روز 5 لوکس / 15 لوکس / 30 لوکس / 50 لوکس / 100 لوکس / 150 لوکس / 999 لوکس (غیرفعال) (MH17)

15 لوکس / 50 لوکس / (غیرفعال) (MH15) (وضعیت انتشار محیطی)

اولویت نور روز
روشن خاموش 5 لوکس
55-105 لوکس MH17 MH17 کلید "P" را فشار دهید تا حالت اولویت نور روز فعال شود؛ MH15؛ MH15 زمان دوره آماده به کار را روی "+∞" تنظیم کنید تا حالت اولویت نور روز فعال شود.
65-115 لوکس MH17؛ MH15 100 لوکس
80-130 لوکس MH17 MH17 کلید "P" را فشار دهید تا حالت اولویت نور روز فعال شود؛ MH15؛ MH15 زمان دوره آماده به کار را روی "+∞" تنظیم کنید تا حالت اولویت نور روز فعال شود.
100-150 لوکس MH17؛ MH15 100 لوکس
150-250 لوکس MH17 MH17 کلید "P" را فشار دهید تا حالت اولویت نور روز فعال شود؛ MH15؛ MH15 زمان دوره آماده به کار را روی "+∞" تنظیم کنید تا حالت اولویت نور روز فعال شود.
200-300 لوکس MH17 MH17 کلید "P" را فشار دهید تا حالت اولویت نور روز فعال شود؛ MH15؛ MH15 زمان دوره آماده به کار را روی "+∞" تنظیم کنید تا حالت اولویت نور روز فعال شود.
سطح دیم آماده به کار
10% / 20% / 30% / 50% (MH17)؛ 10% / 30% (MH17) محدوده تشخیص (شعاع)نصب سقفی (ارتفاع: 3 متر): 0.3 متر بر ثانیه ≥ 3 متر، 1 متر بر ثانیه ≥ 2.5 متر
نصب دیواری (ارتفاع: 2 متر): 0.3 متر بر ثانیه ≥ 5 متر، 1 متر بر ثانیه ≥ 3 متر

شرایط تست: محصول روی حساسیت 100% تنظیم شده است و هیچ انسداد واضحی در اتاق 60 متر مربعی وجود ندارد.

ارتفاع نصب

3 متر (حداکثر 6 متر)
ماژول بی‌سیم فرکانس کاری
2.400-2.483 گیگاهرتز
توان ارسالی 6 دسی بل
گروه حداکثر گره در یک گروه 32 عدد
فاصله ارسالی حداکثر 15 متر (فاصله ارسال در فضای باز نقطه به نقطه)
محیط دمای کاری
داخلی: -25 تا 60 درجه سانتیگراددمای ذخیره‌سازی
-40 درجه سانتیگراد تا 80 درجه سانتیگراد، رطوبت ≤ 85% (غیر متراکم) گواهینامه
استانداردها تایید شده
CEالزامات زیست محیطیمطابق با الزامات RoHS 2.0، Reach
درجه حفاظت IP20
سایر سیم‌کشی
ترمینال 3 پین 2.0 میلی متر الزامات نصب
نصب داخلیالزامات بسته‌بندی
مقوا + کارتن کاغذی (K=A) وزن خالص
23.5±3 گرم عمر
5 سال گارانتی @Ta [شرح عملکرد]
✓ عملکرد روشن/خاموش دوره آماده به کار روی "0 ثانیه" تنظیم شده است.
✓ دیمینگ 2 مرحله‌ای دوره آماده به کار روی "+∞" تنظیم شده است، سنسور نور روز روی "بالا" تنظیم شده است.


✓ دیمینگ 3 مرحله‌ای



دوره آماده به کار روی "5 دقیقه / 10 دقیقه" تنظیم شده است. ✓ اولویت نور روز
دوره آماده به کار روی "+∞" تنظیم شده است، سنسور نور روز روی "پایین / متوسط" تنظیم شده است. ✓ گروه‌بندی
گروه از راه دور "1-8" و سیگنال Rx را برای سنسور تنظیم کنید. [دیاگرام]
ابعاد نصب با پیچ
نصب ساختار گیره سیم‌کشی،



عملکردنصبدیاگرام تابش



2

[کنترل از راه دور]

2

[مقداردهی اولیه]



  • هنگام روشن شدن برای اولین بار، سنسور نور را روی روشنایی 100% روشن می‌کند و نور پس از 10 ثانیه خاموش می‌شود. در طول مقداردهی اولیه، سیگنال حرکت تشخیص داده نخواهد شد.[تنظیمات پیش‌فرض]

2

2

  • ناحیه تشخیص: 100%؛ زمان نگهداری: 10 ثانیه؛ دوره آماده به کار: 0 ثانیه؛ سنسور نور روز: غیرفعال؛ سطح دیم آماده به کار: 10%.

2

  • [اطلاعیه کاربرد]

فاصله تشخیص به عواملی مانند سرعت حرکت جسم متحرک، اندازه جسم متحرک، ارتفاع نصب، زاویه نصب، باز بودن محیط نصب و جنس بازتابنده بستگی دارد. فاصله تشخیص داده شده در مشخصات یک مقدار معمولی است که توسط تستر 165 سانتی‌متر / 65 کیلوگرم آزمایش شده و در یک محیط داخلی باز آزمایش شده است.

فاصله تشخیص به عواملی مانند سرعت حرکت جسم متحرک، اندازه جسم متحرک، ارتفاع نصب، زاویه نصب، باز بودن محیط نصب و جنس بازتابنده بستگی دارد. فاصله تشخیص داده شده در مشخصات یک مقدار معمولی است که توسط تستر 165 سانتی‌متر / 65 کیلوگرم آزمایش شده و در یک محیط داخلی باز آزمایش شده است.2



هنگامی که سنسور مایکروویو روی دیوار نصب می‌شود، فاصله تشخیص در مقایسه با نصب روی سقف به طور قابل توجهی افزایش می‌یابد. اگر از روش نصب دیواری استفاده می‌کنید، لطفاً حساسیت را برای استفاده کاهش دهید یا با شرکت ما برای تأیید تنظیمات استفاده تماس بگیرید. آستانه حساسیت نور در محیطی آفتابی، بدون سایه و در شرایط بازتاب نور محیطی است. در زمان‌های مختلف، آب و هوا و محیط‌ها، مقدار روشنایی تشخیص داده شده توسط سنسور نور ممکن است متفاوت باشد.ممکن است پارامترهای سنسور در محیط‌های نصب مختلف نیاز به پیکربندی مجدد داشته باشند، لطفاً به دستورالعمل‌های زیر مراجعه کنید یا با سازنده تماس بگیرید.



2



این سنسور فقط برای استفاده داخلی است، باد و باران خارجی و اشیاء متحرک اطراف باعث تریگر کاذب می‌شوند.



ارتفاع نصب محصول سنسور نباید از 6 متر تجاوز کند و ارتفاع بهینه 3 متر است؛ فاصله بین دو سنسور باید بیش از 3 متر باشد.



هنگامی که سنسور در لامپ فلزی، روی سطح بازتابنده فلزی یا در محیط بسته باریک نصب می‌شود، امواج مایکروویو چندین بار منعکس شده و باعث تریگر کاذب می‌شوند. لطفاً حساسیت سنسور را کاهش دهید یا برای پشتیبانی فنی با سازنده تماس بگیرید.



لطفاً اطمینان حاصل کنید که هیچ سیگنال حرکتی مانند پنکه، موتور DC، لوله‌های فاضلاب، خروجی هوا و غیره در اطراف سنسور وجود ندارد، در غیر این صورت سنسور ممکن است باعث تریگر کاذب شود.



امواج مایکروویو نمی‌توانند از فلز عبور کنند، از نصب در لامپ‌های فلزی بسته یا نیمه بسته خودداری کنید و هیچ فلز یا شیشه‌ای نباید محصول را مسدود کند.



  • اثر نور کم در سنسور با درایورهای مختلف 0-10 ولت / PWM ممکن است متفاوت باشد.
  • باید از منبع تغذیه رگوله شده DC با ولتاژ خروجی پایدار و ضریب ریپل کم استفاده شود. ریپل منبع تغذیه باید کمتر از 100 میلی ولت باشد؛ جریان بار باید بیشتر از 100 میلی آمپر باشد.
  • مشخصات و پارامترهای محصول ممکن است بدون اطلاع قبلی بهینه شوند.
  • برای محیط نصب جدید، توصیه می‌شود قبل از نصب 5 نمونه را آزمایش کنید.
