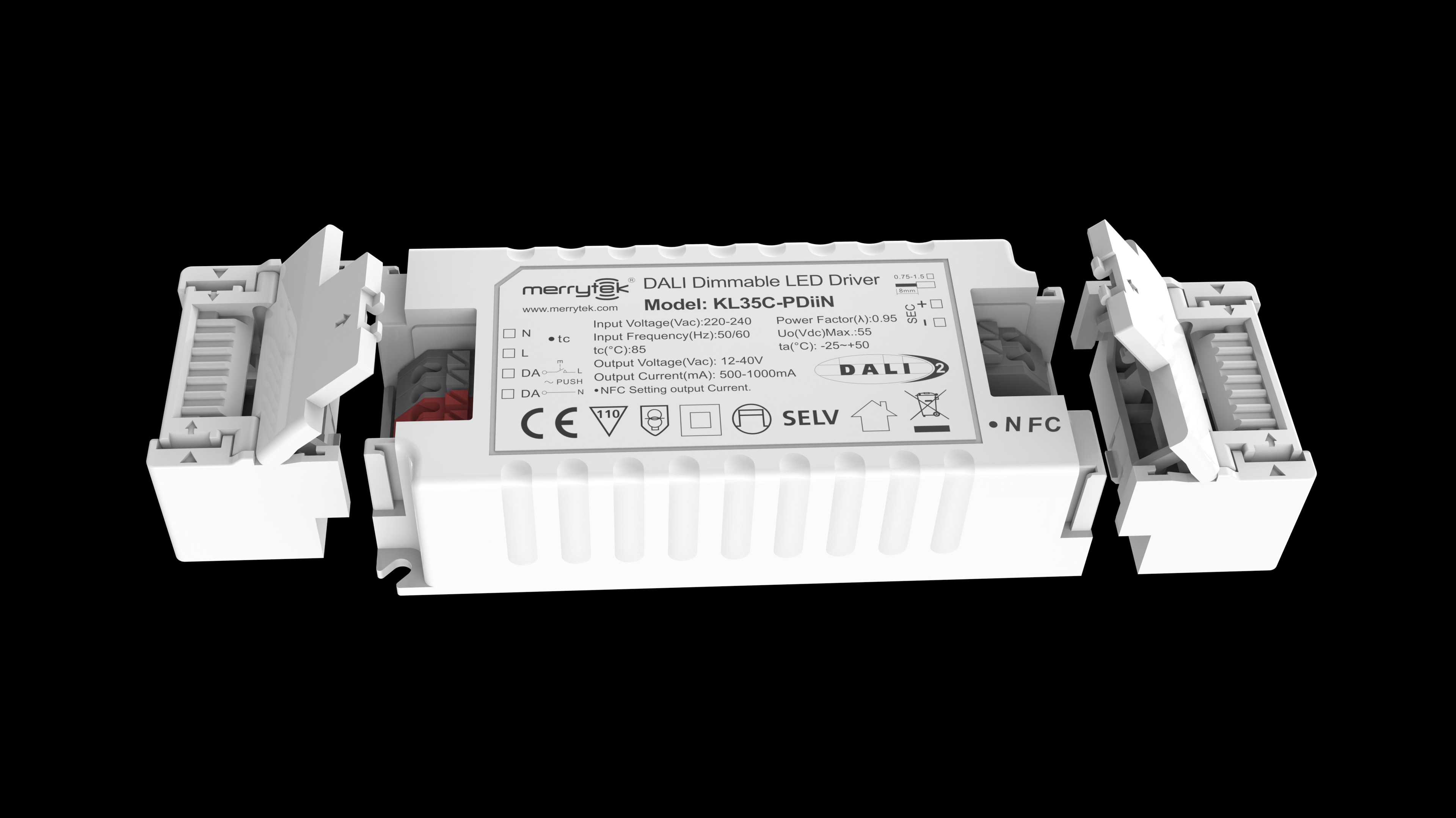

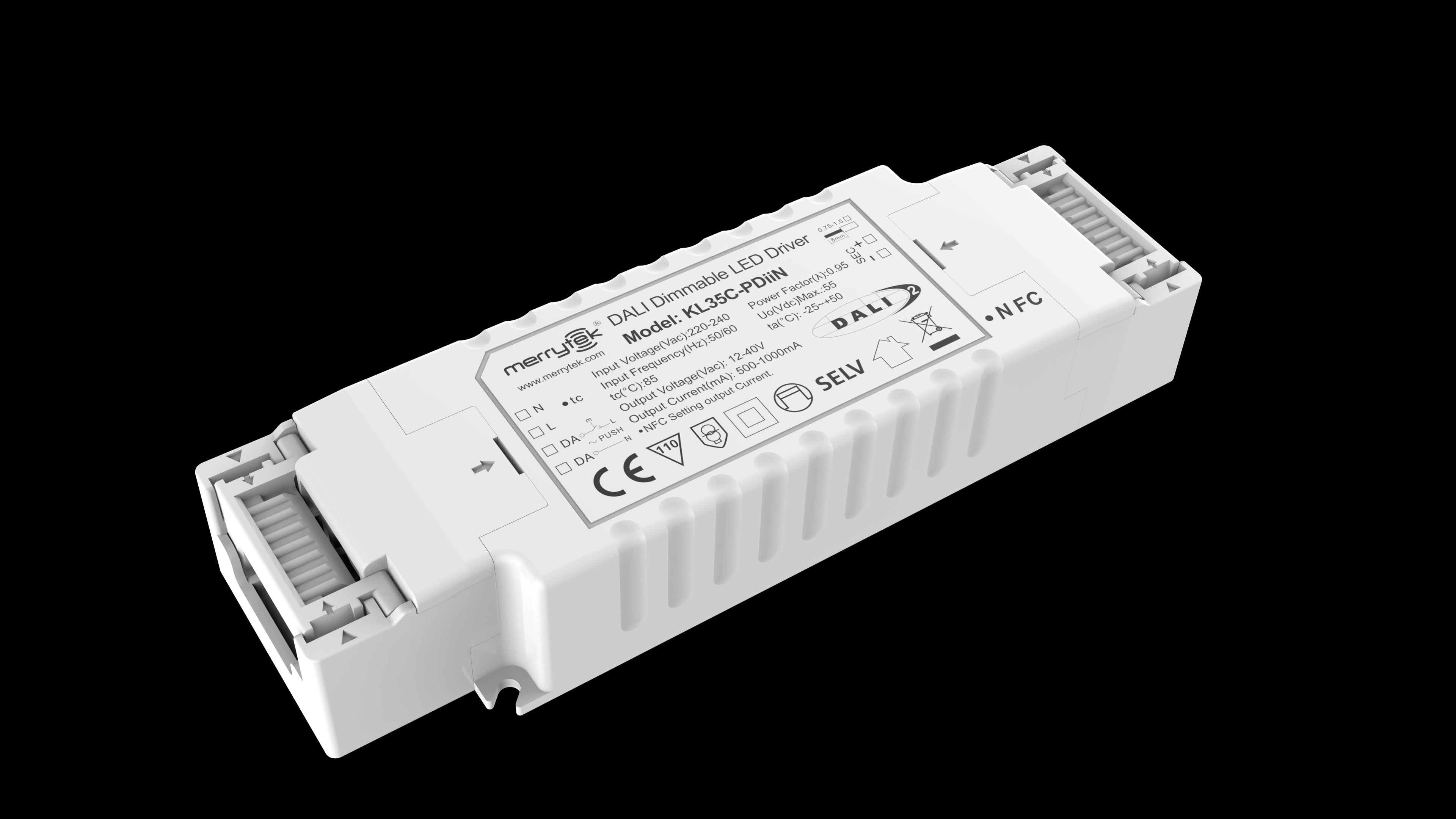

درایور جریان ثابت 35 وات DALI2 و PUSH dimming، درایور LED قابل برنامه ریزی NFC، 500-1050 میلی آمپر

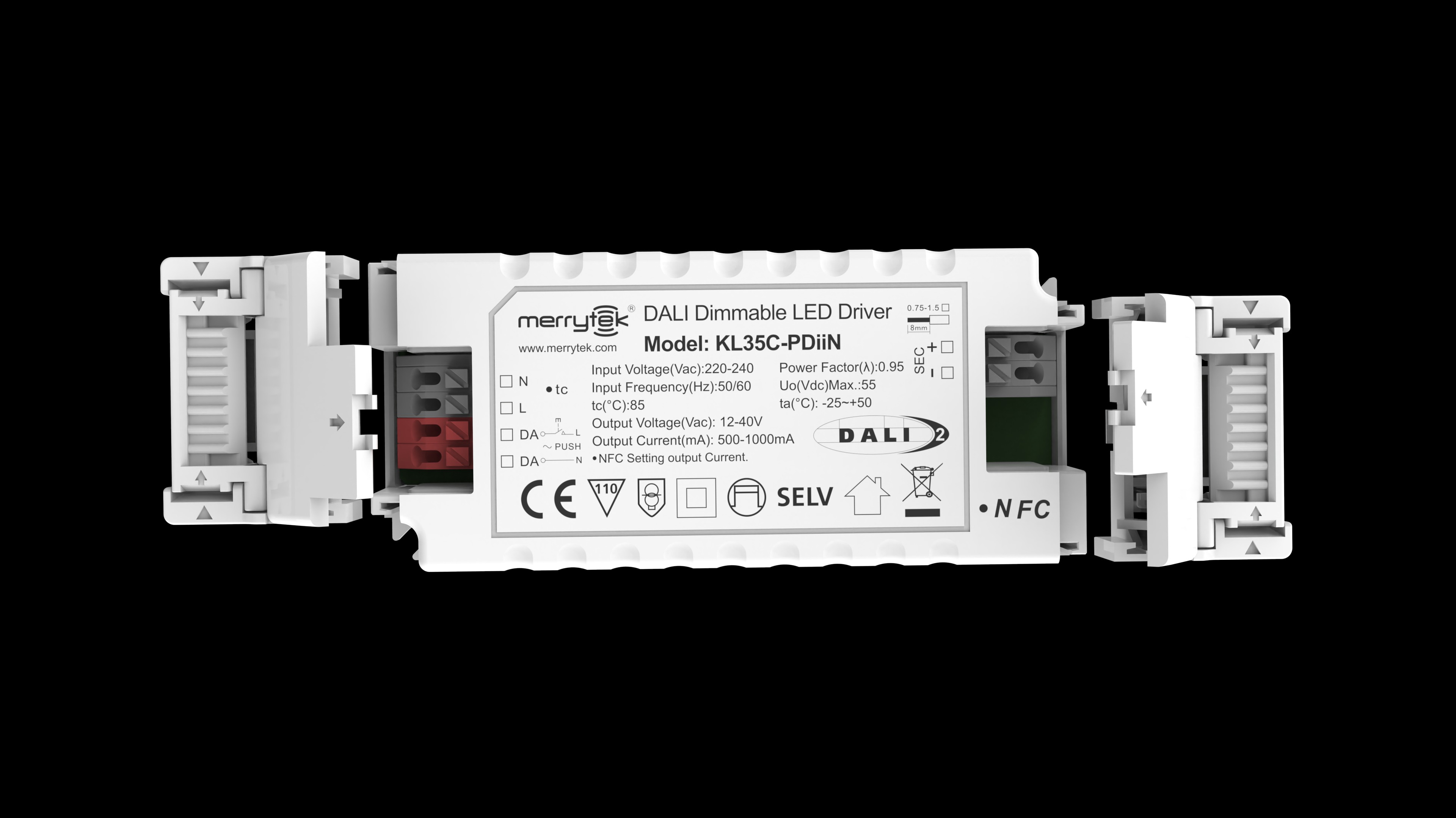

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

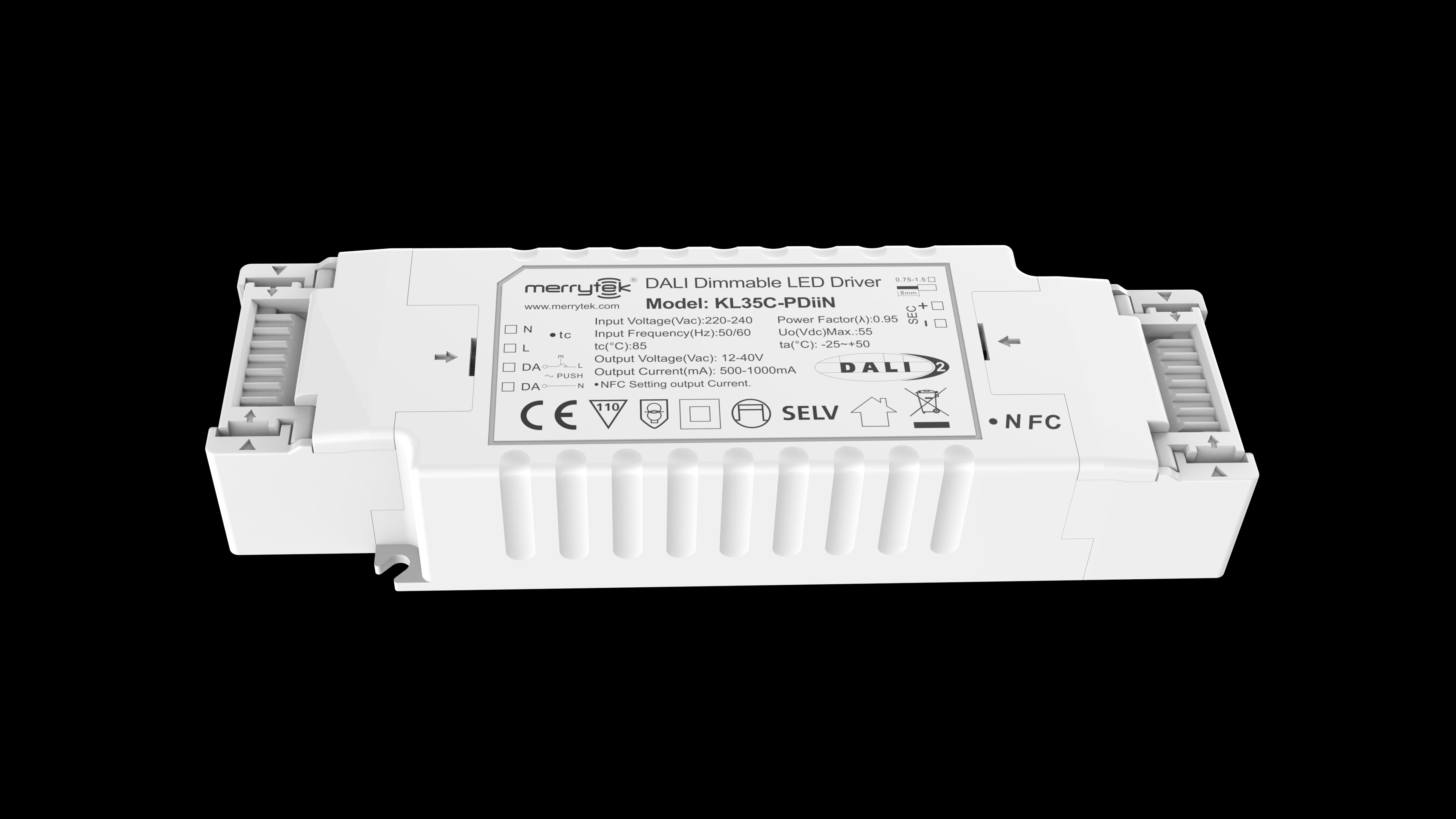

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

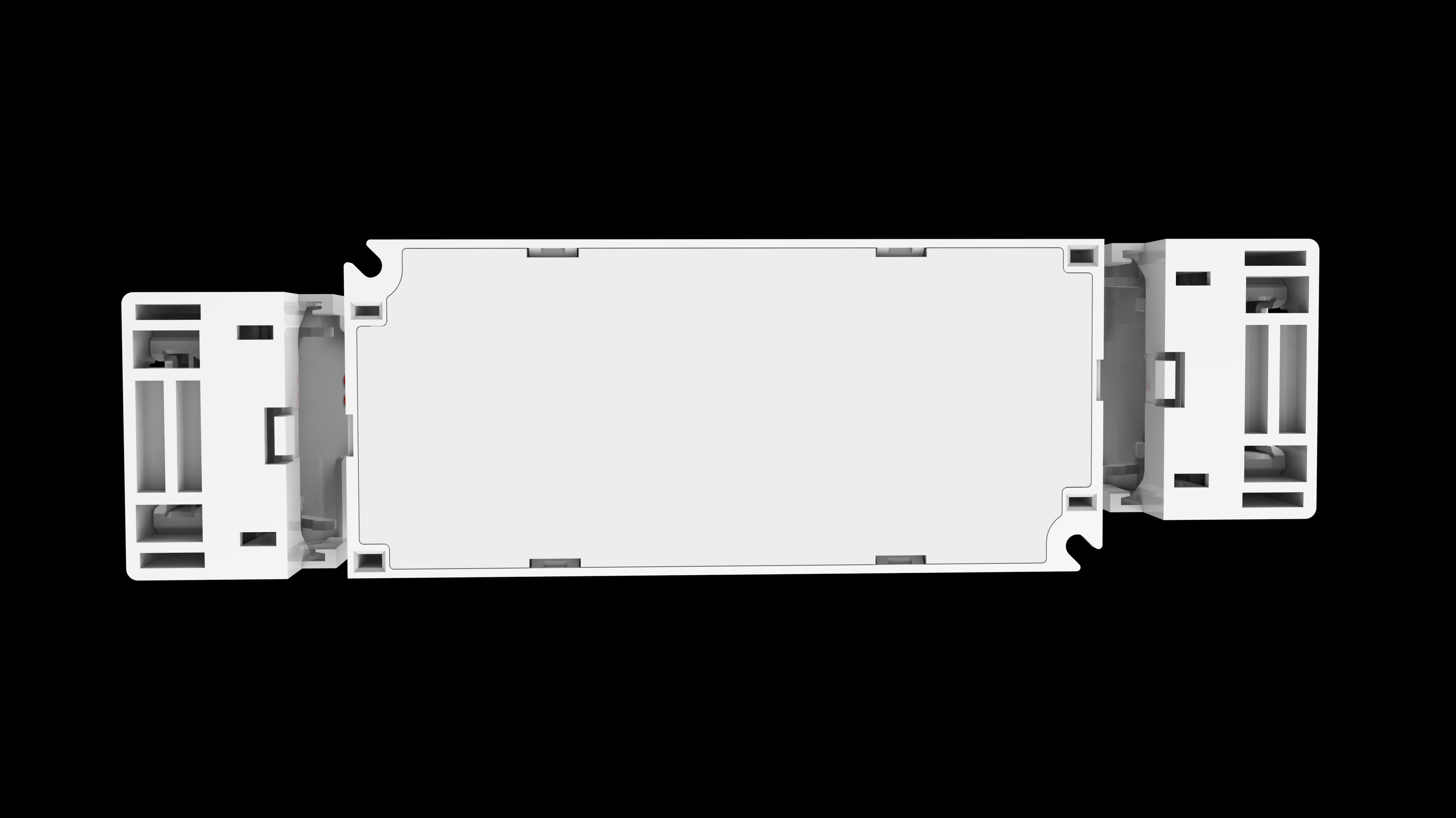

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

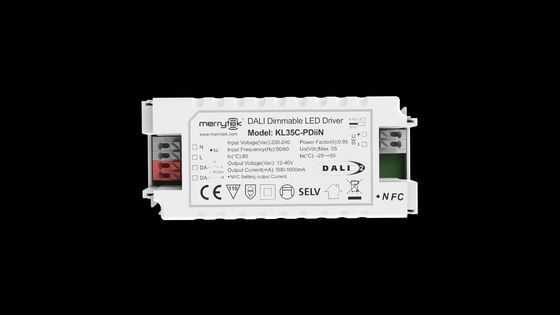

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

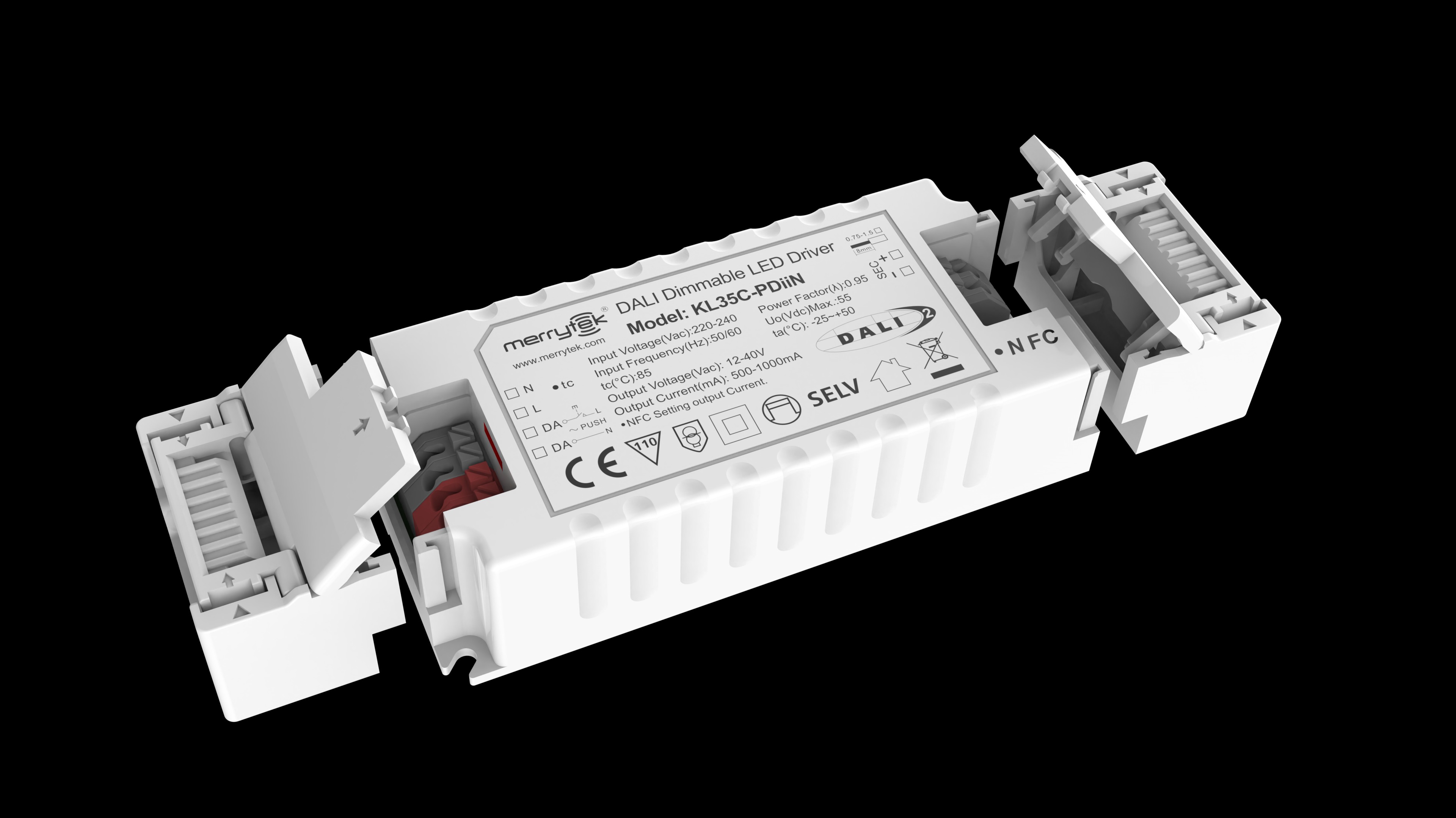

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

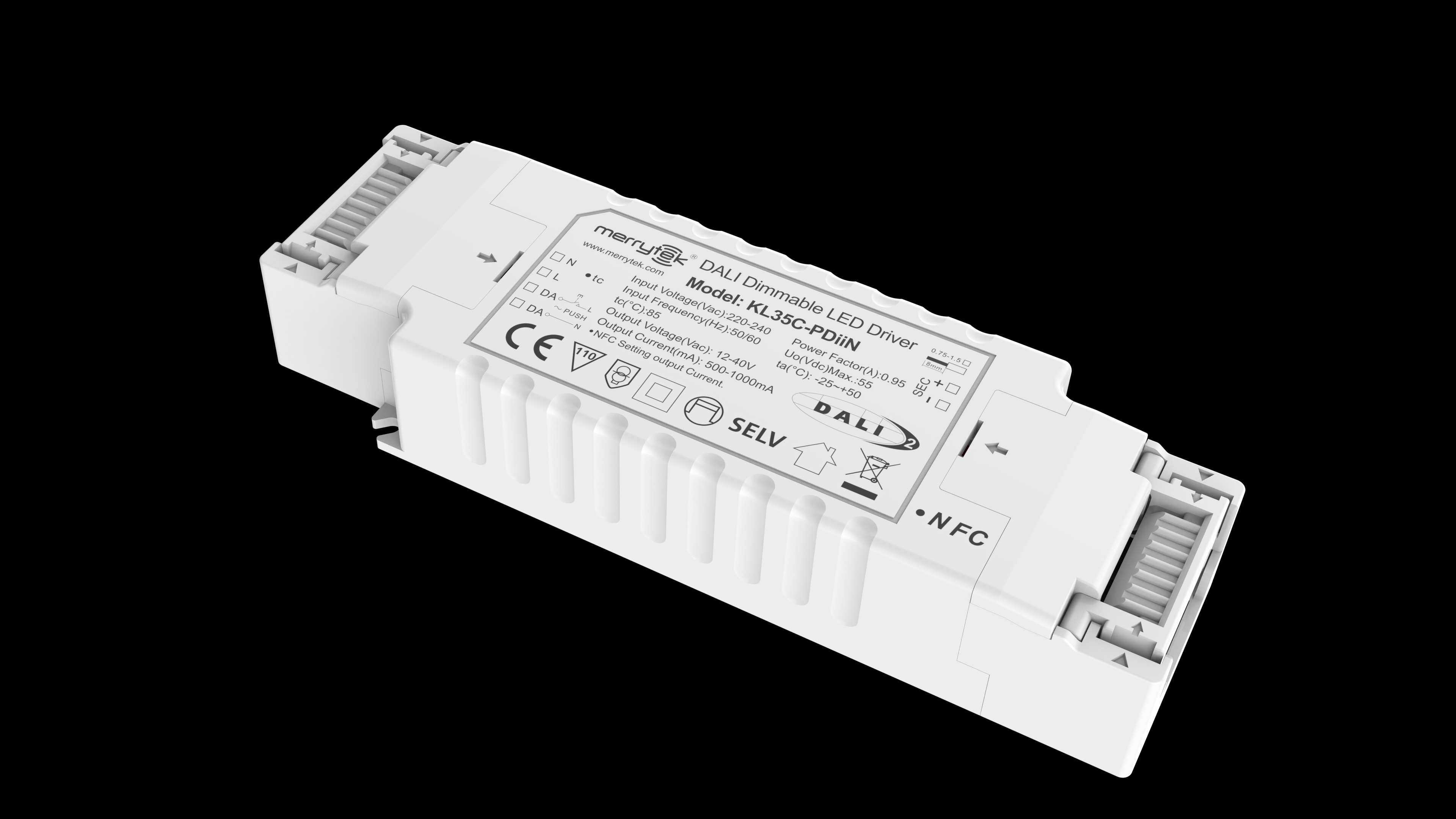

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

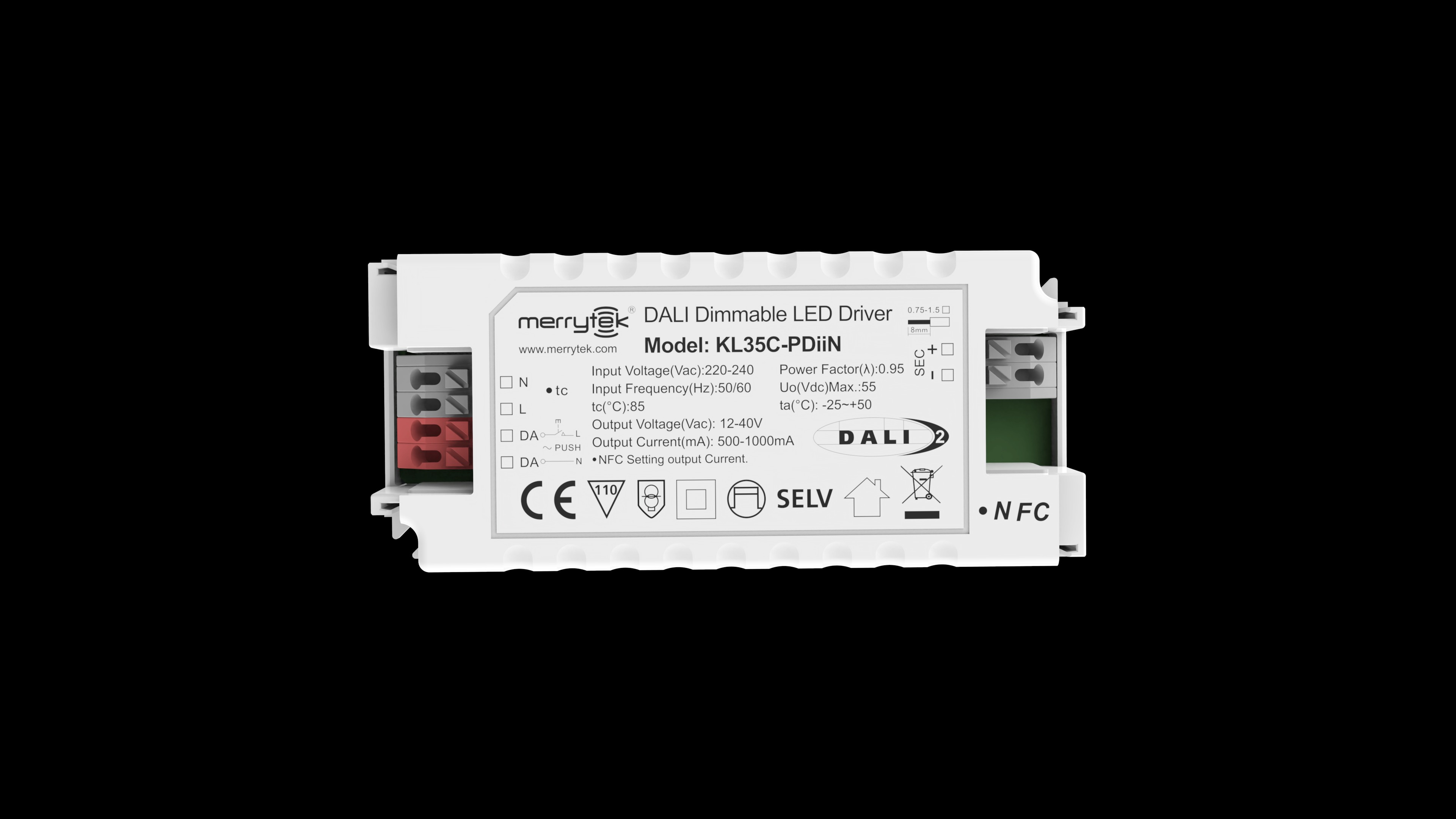

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

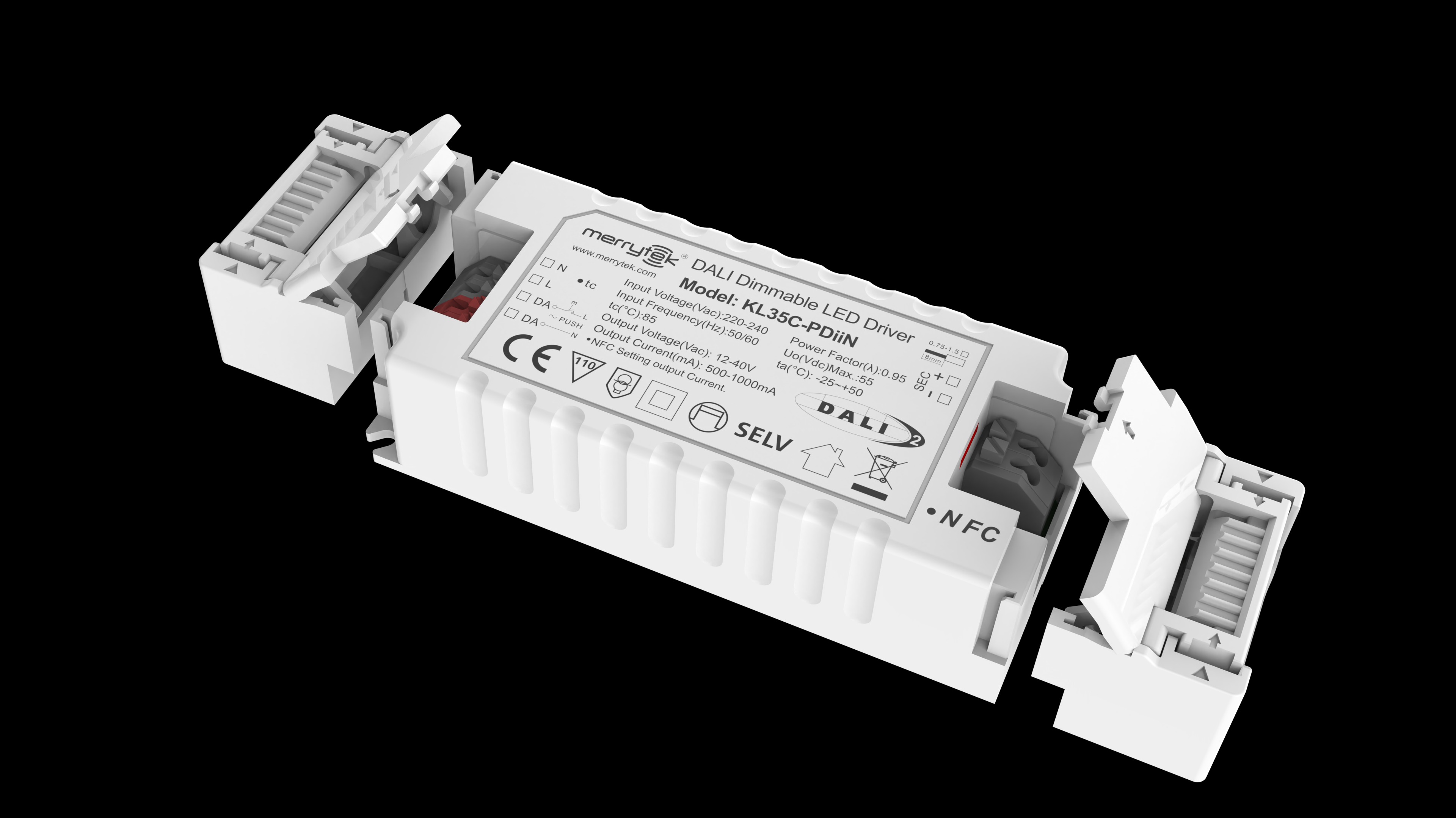

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
محل منبع شينزين، چين
نام تجاری Merrytek
گواهی CE
شماره مدل kl35c-pdiin
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + دستورالعمل کارتن بیرونی Clapboard (K=A)
زمان تحویل <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و
شرایط پرداخت T/T
قابلیت ارائه 20000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ بهره برداری 220-240Vac 50Hz /60Hz ضریب قدرت ≥0.95 @230VAC (بار کامل)
قدرت آماده ≤0.5W (@230Vac) کارایی 87%Max. حداکثر 87٪ @230VAC （Full load） @230VAC (بار کامل)
حالت کار Dali2 کم نور و کم رنگ بعد نصب 136*42.5*24mm
تضمین 5 سال جریان ثابت خروجی 500-1050ma
پیام بگذارید
توضیحات محصول

35W DALI2 & PUSH خفیف کننده درایور جریان ثابت درایور LED قابل برنامه ریزی NFC 500-1050mA





[خصوصیات محصول]

  • بدون فلک زدن برای کل محدوده کم رنگ
  • قدرت حالت آماده کمتر از 0.5W
  • تیره شدن اصلی با یک دکمه فشار
  • تکنولوژی NFC برای برنامه نویسی بی سیم
  • رابط داخلی DALI DT6
  • عملیات اضطراری DC DT19
  • جبران خسارت CLO
  • حفاظت: مدار کوتاه / بیش از حد درجه حرارت / بیش از حد ولتاژ
  • کاهش جریان برای دمای محیط بالا
  • با تابع حافظه فشار نور کم
  • گارانتی 5 ساله

[پارامترها]

  سری های کوچک KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
ورودی ولتاژ کار 198-264Vac 50Hz/60Hz
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
محدوده ولتاژ ورودی DC 200-240Vdc
جریان ورودی 0.06A مکس 0.11A مکس 0.19A مکس
جریان ورودی <15A (بسیار طول پالس نیمه جریان100μs) @230Vac
فاکتور قدرت ((@230V100% بار) ≥ 0.9C ≥ 0.93 ≥ 0.95
تحریف هارمونیک کل معمولاً:15% (@230Vac، 100٪ بار)
قدرت آمادگی ≤0.5W (@230Vac در صورت خاموش شدن PUSH یا DALI)
بهره وری ((@ 230Vac، 100٪ بار) 81% 86 درصد 87 درصد
روش سیم کشی 0.75ميلي متر2 0.75-1.5 میلی متر2

قطع کننده اتوماتیک



 KL10C-PDiiN (برآورد جریان در سیم)
نوع B10 B13 B16 B20 B25 /
شماره 40 50 65 85 100 /
نوع C10 C13 C16 C20 C25 C32
شماره 70 90 110 140 170 220
KL20C-PDiiN (برآورد جریان در سیم)
نوع B10 B13 B16 B20 B25 /
شماره 25 35 45 55 65 /
نوع C10 C13 C16 C20 C25 C32
شماره 60 70 80 110 130 160
KL35C-PDiiN (برآورد جریان در سیم)
نوع B10 B13 B16 B20 B25 /
شماره 25 30 40 50 60 /
نوع C10 C13 C16 C20 C25 C32
شماره 40 55 60 80 105 130
تولید حالت کار جریان ثابت
نوع بار LED
الزامات ریپل (فلیکرینگ یا بدون فلیکرینگ) مقدار فلکر: کمتر از 5٪ برای کل محدوده کمرنگ
زمان شروع <1s (@230Vac)
ولتاژ خروجی بدون بار 50 ولت DC Max 55 ولت DC Max 55 ولت DC Max
محدوده ولتاژ خروجی بار 3-40 ولت DC 12-40 ولت DC 12-40 ولت DC
قدرت خروجی با بار کامل 10W 20 وات ۳۵ وات
جریان خروجی بار 150-350mA 100-550mA 500-1050mA
جریان ثابت و ولتاژ دقیق دقت جریان ثابت ±5٪
روش سیم کشی 0.5 میلی متر2 ترمینال فشار، قطر قطر سیم: 0.75-1.5mm2
روش کنترل ضلعی اصلی PUSH نورپردازی اصلی PUSH (Max.lead length:20M)
محدوده کم نور ضلعی اصلی PUSH و DALI: 0%-100%
کم رنگ کردن DALI ضلعی DALI (حداقل طول سرب:300M)
استثناPچرخشRمعادلات خروجی بیش از دمای
حفاظت		 بله، بدون عملکرد خود بازیابی ((می توان پرسید)
حفاظت از مدار کوتاه خروجی بله، بدون عملکرد خود بازیابی ((می توان پرسید)

کار کردن

محیط زیست

 دمای کار / رطوبت -25°C ~ 50°C رطوبت: 85٪ (غیر منجمد)
دمای نگهداری/رطوبت -40°C~80°C، رطوبت:10%~95%
حداکثر دمای قفس (Tc) 85°C

امنیت

و EMC

 استاندارد EMC EN55015 EN61547 EN61000-3-2
استاندارد پروتکل DALI IEC62386-102، IEC62386-207 DT6 251 252 253
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه CE
ولتاژ مقاومت 3750Vac، 5mA، 60s ( ورودی L N - خروجی SEC )
سایر محصولات درجه حفاظت IP20
نوع حفاظت کلاس دوم
نوع نصب نصب مستقل و نصب داخلی
با پیچ و خم / 116*40.5*22 میلی متر 136*42.5*24 میلی متر
بدون شکستن 64.5*40*23 میلی متر 78*40.5*22 میلی متر 96*42.5*24 میلی متر
عملکرد حافظه ی سیاه شدن بله، حافظه ی PUSH
همگام سازی کمرنگ کردن PUSH حداکثر 15 واحد
الزامات بسته بندی کیسه PE + دستورالعمل + کارتونی + کارتونی بیرونی ((K=A)
وزن (با پیچاندن) / 86.9±5g 115.1±5g
وزن (بدون پیچ و تاب) 54±5g 100.5±5g 132.7±5g
زندگی 5 سال @Ta با بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230VAC و محیط 25 درجه سانتیگراد آزمایش می شوند، مگر اینکه مشخص شود.

[بعد]



                          درایور جریان ثابت 35 وات DALI2 و PUSH dimming، درایور LED قابل برنامه ریزی NFC، 500-1050 میلی آمپر 0

[گراف سیم کشی]]



 درایور جریان ثابت 35 وات DALI2 و PUSH dimming، درایور LED قابل برنامه ریزی NFC، 500-1050 میلی آمپر 1درایور جریان ثابت 35 وات DALI2 و PUSH dimming، درایور LED قابل برنامه ریزی NFC، 500-1050 میلی آمپر 2



شکل ADALIکم رنگمینگ                                                                    انگشت.بدکمه ی Dim رو فشار بدهمینگ



[ منحنی کاهش و کمرنگ شدن]

درایور جریان ثابت 35 وات DALI2 و PUSH dimming، درایور LED قابل برنامه ریزی NFC، 500-1050 میلی آمپر 3درایور جریان ثابت 35 وات DALI2 و PUSH dimming، درایور LED قابل برنامه ریزی NFC، 500-1050 میلی آمپر 4



در حال حاضر ولتاژ مربوطه]

KL35C-PDiiN
جریان ((mA) پوماکس ((W)) خارج ((V)
500 20.0 3~ 40
550 22.0 3~ 40
600 24.0 3~ 40
650 26.0 3~ 40
700 28.0 3~ 40
750 30.0 3~ 40
800 32.0 3~ 40
850 34.0 3~ 40
900 35.1 3~ 39
950 35.2 3~ 37
1000 35.0 3~ 35
1050 34.7 3~ 33

مجموعه داده های جریان معمولی برای انتخاب مدل های لامپ LED برای مرجع است. سطوح جریان بیشتری را می توان با استفاده از NFC با استفاده از APP تلفن همراه تنظیم شده در مراحل 1mA تنظیم کرد.

درایور جریان ثابت 35 وات DALI2 و PUSH dimming، درایور LED قابل برنامه ریزی NFC، 500-1050 میلی آمپر 5

کد رو اسکن کن تا NFC Merrytek رو دانلود کنی



[روشن/ خاموش و توصیف عملکرد ضخامت]

A. کلید PUSH را کوتاه فشار دهید (زمان فشار کوتاه 0.1s-1s) ، راننده LED روشن یا خاموش می شود.

ب. ضلعی: کلید PUSH را فشار دهید و نگه دارید (1s-8s). راننده LED می تواند ضلعی، روشنایی یا هر دو را با محدوده ضلعی 1-100٪ به دست آورد.

C. حافظه: PUSH dimming دارای عملکرد حافظه کم نور است.

D. همگام سازی خفیف: قدرت متصل به یک کلید PUSH می تواند با فشار و نگه داشتن کلید PUSH برای مدت طولانی تر از 15 ثانیه همگام شود

E. حالت کمرنگ DALI: منبع برق را به سیستم DALI متصل کنید و می تواند توسط میزبان DALI کمرنگ شود. محدوده کمرنگ 0-100٪ است.



[ مسائل مورد نیاز Aتنيشن]

1) درایور LED باید قبل از روشن کردن قدرت ورودی به بار متصل شود؛ در غیر این صورت، درایور LED ممکن است آسیب ببیند.

2) پس از خاموش کردن ورودی درایو LED، ولتاژ باقیمانده در خروجی وجود دارد که می تواند برای حدود 3 دقیقه حفظ شود.

3) قبل از تنظیم پارامترها از طریق NFC، لطفا اطمینان حاصل کنید که راننده خاموش شده است.
