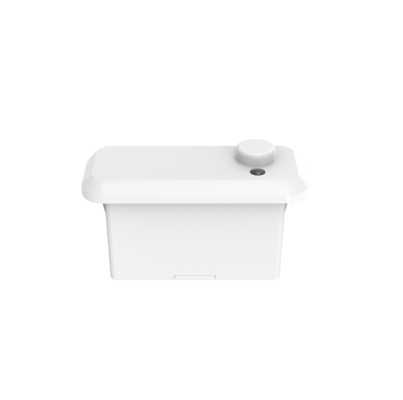

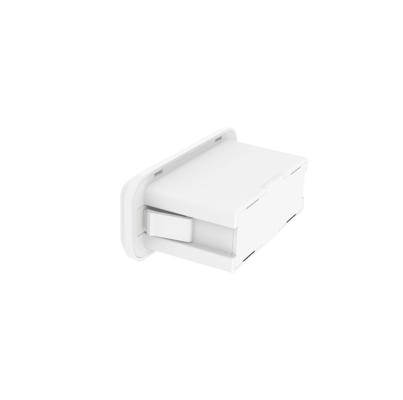

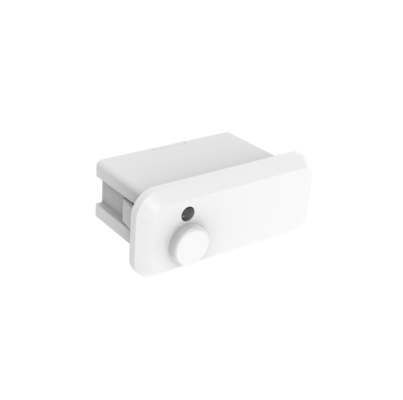

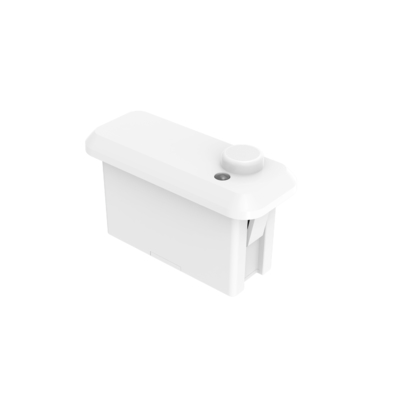

2.4G RF شبکه بی سیم سنسور مایکروویو برای پانل و نور خطی با عملکرد برداشت نور روز

[خصوصیات محصول]

• سنسور حضور نصب شده، رابط استاندارد zhaga20
• استفاده از تکنولوژی آنتن مایکروویو ثبت شده 24GHz، پشتیبانی از ارتفاع نصب 4m حداکثر
• با تکنولوژی RF آلمانی، 5 سال گارانتی محصول
• عملکرد سنسور حرکت، حرکت کوچک و نور روز
• قابل استفاده برای حمام، اتاق نشیمن، آشپزخانه و سایر محیط هایی که نیاز به حرکت و تشخیص حرکات جزئی دارند
• گروه بندی شبکه توسط بی سیم 2.4G، بدون نیاز به جفت سازی یا دروازه.
• خروجی 0-10V کم یا PWM کم، عملکرد کم 2-3 مرحله ای.
• تمام پارامترهای سنسور را می توان با کنترل از راه دور تنظیم کرد.

[پارامترها]

[وصف وظيفه]

[نمودار]

• ابعاد (واحد: میلی متر)

• عملکرد

• سیم کشی

• دستورالعمل نصب

[مجموعه ي شناسایی]

طرحسیگنال کوچکسیگنال حرکت

حضور انسان:بدن انسان را در منطقه ی تشخیص شناسایی می کند.بزرگسیگنال های حرکتی(راه رفتن)برای شروع محرکوسطح بالا خروجی (مانند چراغ های کنترل روشن و خاموش) ، و سپس تشخیصحرکات کوچکسیگنال ها (انحراف بدن به جلو، عقب، تکان دادن اندام ها، تکان دادن سر، تایپ کردن، بازی تلفن همراه و غیره)پيشنهاد هاي کوچيک)aهمچنین تشخیص علائم حیاتی تنفسی انسان ناشی از حفره شکمی، گسترش قفسه سینهو غیرهبرای حفظ سطح بالا تولید (مانندsچراغ کنترلsهميشه روشن)

غيبت انسان: هیچ سیگنال در منطقه تشخیصی و سطح پایین خروجی تشخیص داده نشده است (نور کنترل خاموش است)

[کنترل از راه دور]هواپیمای MH15

MH17

[توليد]

پس از روشن شدن ، سنسور به طور خودکار نور را در روشنایی 100٪ روشن می کند و خود را برای 45s-60s بررسی می کند. در طول راه اندازی ، سنسور قادر به تشخیص حرکت نیست.بعد از شروع به حالت حسگر وارد میشه، و در طول آن، لامپ در روشنایی 100٪ حفظ می شود.

[تنظیم پیش فرض]

حساسیت: 100٪، زمان انتظار: 5s، سنسور نور روز: غیرفعال، دوره ایستادگی: 0s، سطح کم نور ایستادگی: 20٪

[اعلامیه درخواست]

منسنسور باید توسط یک برقکار حرفه ای نصب شود. لطفا قبل از نصب، سیم کشی، تغییر پیکربندی، برق را خاموش کنید.

مناین محصول توانایی نفوذ خوبی به پلاستیک، چوب و غیره دارد، اما آنتن ماژول مایکروویو نباید لوازم فلزی یا پوسته های فلزی، پوسته های شیشه ای و غیره را در مقابل مستقیم یا در نزدیکی آن داشته باشد.در غیر اینصورت بر انتقال و دریافت آنتن تاثیر خواهد گذاشت.

منفاصله سنجش تحت تاثیر ارتفاع نصب، اندازه شیء قابل تشخیص، سرعت حرکت، تاثیر محیط نصب،و فاصله حسگر در جهت های مختلف دارای درجه ای از تغییر است.

منآستانه نور روز در یک محیط آفتابی، بدون سایه و شرایط بازتاب نور محیطی است. در دوره های مختلف، آب و هوا و محیط های مختلف،مقدار نور روز تشخیص داده شده توسط سنسور نور ممکن است متفاوت باشد..

منتوصیه می شود فاصله نصب محصول بیش از 1.5 متر باشد؛ فاصله نصب بین محصول و روتر باید بیش از 1.5 متر باشد.برای ایجاد تداخل در عملکرد عادی سنسور مایکروویو.

منسطح نصب محصول (به عنوان مثال بستر آلومینیومی، صفحه PCB) باید در یک تفاوت ارتفاعی معینی از سطح آنتن ماژول مایکروویو باشد.و مسطح آنتن ماژول مایکروویو باید بیش از 5 میلی متر بالاتر از مسطح نزدیک باشد تا به بهترین اثر تشخیص برسد..

منباید از منبع برق کنترل شده ی DC با ولتاژ خروجی پایدار، جریان کم و ضریب موج استفاده شود، موج منبع برق باید کمتر از 50mV باشد.و حداقل جریان بارگذاری منبع برق باید بیش از 120mA باشد.، و همچنین توصیه می شود که یک خازن الکترولیتیک با حداقل 100uF در پای پای قدرت ورودی VCC نصب شود.

مننصب محصول تا جایی که ممکن است از تجهیزات فلزی بزرگ، خط لوله ها، دریچه های تهویه مطبوع، دریچه های خروجی، دستگاه های دود و سایر صحنه ها فاصله داشته باشد.به طوری که برای جلوگیری از لرزش تجهیزات تاثیر بر اثر تشخیص.

منماژول مایکروویو باید از نزدیک شدن به منبع تغذیه محرک AC اجتناب کند، از پل تنظیم کننده منبع تغذیه محرک، ترانسفورمور، لوله های سوئیچ و سایر دستگاه های قدرت بالا دور باشد.برای جلوگیری از دخالت سیگنال های فرکانس بالا در عملکرد عادی ماژول مایکروویو.

منطراحی محصول: سطح آنتن ماژول مایکروویو و مدارهای نزدیک آن برای جلوگیری از جریان جریان های بزرگ، جلوگیری از ترانسفورماتورها یا اجزای فرکانس بالا در نزدیکی،فاصله باید تا جایی که ممکن است بیشتر از 10 میلی متر باشد..

مندر هنگام سیم کشی، طرف آنتن و طرف قطعات روی پشت محصول نباید با سیم پوشانده شود و یا جریان های زیادی از طریق آن جریان داشته باشد.به طوری که عملکرد عادی سنسور را تحت تاثیر قرار ندهد.

منقسمت جلو محصول و اطراف آن نمی توانند با لوازم فلزی یا بلوک شیشه ای مجهز شوند تا عملکرد عادی سنسور تحت تاثیر قرار نگیرد.در حالی که ضخامت پلاستیک تا جایی که ممکن است برای انتخاب کمتر از 1mm، بیش از حد ضخیم بر تشخیص ماژول های مایکروویو و جهت گیری تأثیر می گذارد؛ سطح آنتن مایکروویو و فاصله پوسته باید بیشتر از 3.2mm باشد

منسطح آنتن محصول و هواپیما فلزی (پایه آلومینیوم، پوسته آهن) باید تفاوت ارتفاعی خاصی داشته باشد، فاصله توصیه شده بیش از 0.5mm است.

هنگامی که ساختار محصول، حالت منبع برق / مدار، پوشش جلو آنتن سنسور و غیره تغییر می کند، لطفاً تولید کننده سنسور را برای تأیید مطلع کنید تا باعث کار نادرست محصول نشود.در غیر این صورت، سازنده هیچ گونه مسئولیت مربوط به ناهنجاری را ندارد.
