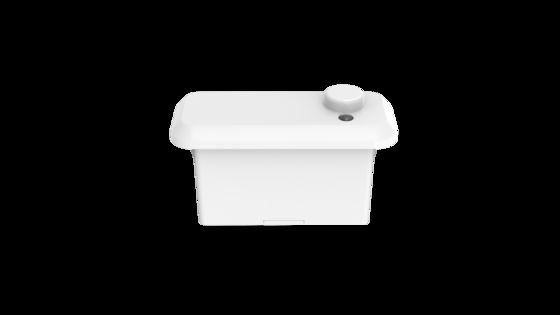

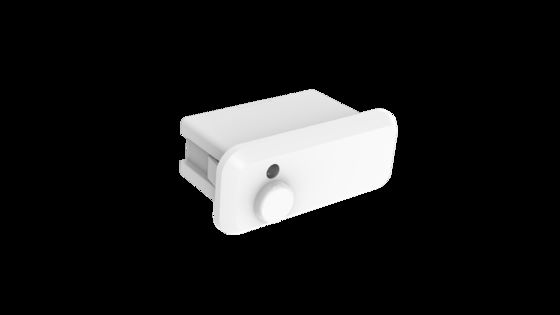

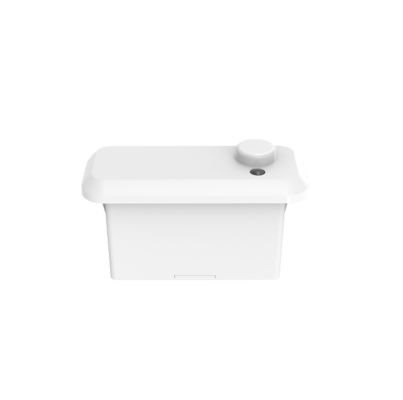

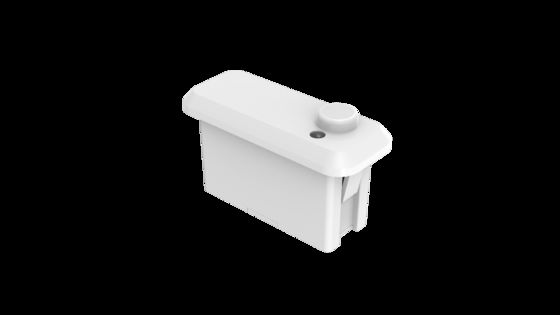

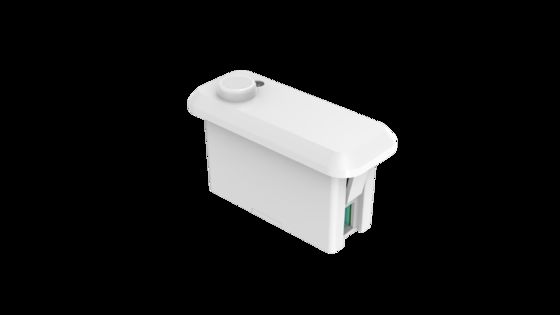

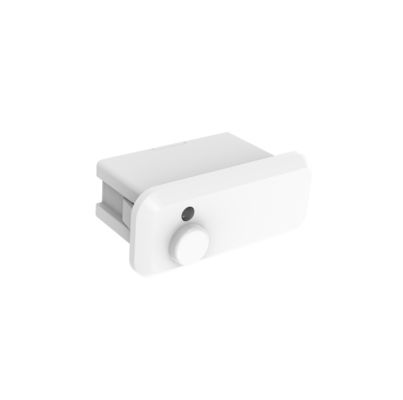

سنسور حرکت PIR بی‌سیم 2.4G با گروه‌بندی، کم‌نور کردن PWM، رابط Zhaga book20 MC182D 99 1 B

محل منبع	شنژن ، چین
نام تجاری	Merrytek
گواهی	CE
شماره مدل	MC182d 99 1 b
مقدار حداقل تعداد سفارش	100 قطعه
قیمت	قابل مذاکره
جزئیات بسته بندی	Clapboard + Carton (K = A)
زمان تحویل	1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت
شرایط پرداخت	t/t
قابلیت ارائه	10000 قطعه در ماه

جزئیات محصول

ولتاژ عملیاتی	12 ± 1VDC	جریان عملیاتی	5mm 60 میلی آمپر
سیگنال خروجی	سیگنال کم نور PWM	ارتفاع نصب	3M (حداکثر 4 متر)
دمای عملیاتی	-25-55 ℃	گواهی	CE
طول عمر	5 سال ضمانت TA (داخلی)
برجسته کردن	2.4G wireless motion sensor , PIR motion sensor with PWM dimming , Zhaga book20 motion sensor

پیام بگذارید

توضیحات محصول

سنسور تشخیص حرکت PIR بی‌سیم 2.4G، کم‌نور کردن PWM، رابط Zhaga book20

ویژگی‌های محصول

سنسور حضور داخلی، رابط استاندارد zhaga20
استفاده از فناوری تشخیص حرکت PIR، پشتیبانی از حداکثر ارتفاع نصب 4 متر
5 سال گارانتی محصول
عملکرد سنسور حرکت و نور روز
قابل استفاده برای محیط‌های اداری و کلاسی که نیاز به تشخیص حرکت دارند
شبکه‌سازی گروهی با بی‌سیم 2.4G، بدون نیاز به جفت‌سازی یا گیت‌وی
خروجی PWM کم‌نور، عملکرد کم‌نور 2 مرحله‌ای/3 مرحله‌ای
تمام پارامترهای سنسور را می‌توان با کنترل از راه دور تنظیم کرد

پارامترهای فنی

ورودی
ولتاژ نامی	12±1 ولت DC
جریان کاری	60±5 میلی آمپر
ولتاژ ریپل	<100 میلی ولت پیک به پیک
خروجی
سیگنال خروجی	MC182D 99 1 B سیگنال کم‌نور کردن PWM
پارامترهای سنسور
حالت تشخیص	تشخیص PIR
ناحیه تشخیص	100% /75%/50%/25% (MH17)؛ 100% / 50%/25% (MH15)
زمان نگهداری	30 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 20 دقیقه / 30 دقیقه (MH17)؛ 30 ثانیه / 1 دقیقه / 3 دقیقه (MH15)
دوره آماده به کار	0 ثانیه / 10 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 30 دقیقه / +∞ (MH17)؛ 5 دقیقه / 10 دقیقه / +∞ (MH15)
سطح کم‌نور آماده به کار	10% / 20% / 30% / 50% (MH17)؛ 10% / 30% (MH15)
سنسور نور روز	آستانه نور روز: 5 لوکس / 15 لوکس / 30 لوکس / 50 لوکس / 100 لوکس / 150 لوکس / 999 لوکس (غیرفعال) (MH17) 15 لوکس / 50 لوکس / (غیرفعال) (MH15) (وضعیت انتشار نور محیط) برداشت نور روز: 100 لوکس / 200 لوکس / 300 لوکس / 400 لوکس / 500 لوکس / 600 لوکس / غیرفعال (MH17 با فشار دادن "P" وارد حالت برداشت نور روز شوید)
محدوده تشخیص (شعاع)	نصب سقفی با ارتفاع 3 متر: 0.6~1 متر بر ثانیه ≥3 متر؛ تست جهت مماسی حرکت و حرکت جزئی: r≥2.5 متر شرایط تست: حساسیت 100%، فضای باز داخلی 60 متر مربع. دمای محیط 25 درجه سانتیگراد
ارتفاع نصب	3 متر (حداکثر 4 متر)
پارامترهای بی‌سیم
فرکانس کاری	2.400-2.483 گیگاهرتز
توان ارسالی	6dBm
گروه	حداکثر 32 دستگاه در یک گروه
فاصله ارسالی	حداکثر 15 متر (فاصله انتقال در فضای باز نقطه به نقطه)
محیط
دمای کاری (Ta)	-25 درجه سانتیگراد تا 55 درجه سانتیگراد
دمای ذخیره‌سازی	-40 درجه سانتیگراد تا +80 درجه سانتیگراد رطوبت: ≤85% (بدون میعان)
استانداردهای گواهینامه
گواهینامه	CE
الزامات زیست محیطی	مطابق با الزامات RoHS 2.0، Reach
درجه حفاظت IP	IP20
کلاس حفاظت	کلاس II
سایر موارد
سیم‌کشی	ترمینال PH2.0 3 پین
الزامات نصب	نصب خارجی Zhaga book20
الزامات بسته‌بندی	کارتن + جداکننده (K=A)
وزن خالص	16±3 گرم
طول عمر	5 سال گارانتی در دمای داخلی (Ta)

شرح عملکرد

√ عملکرد روشن/خاموش	دوره آماده به کار روی "0 ثانیه" تنظیم شده است
√ کم‌نور کردن 2 مرحله‌ای	دوره آماده به کار روی "+∞" تنظیم شده است
√ کم‌نور کردن 3 مرحله‌ای	دوره آماده به کار روی "10 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 30 دقیقه" تنظیم شده است
√ برداشت نور روز	دوره آماده به کار روی "5 ثانیه / 10 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 30 دقیقه" تنظیم شده است
اولویت نور روز	N/A
√ گروه‌بندی	گروه از راه دور "1-16" و تنظیم سیگنال Rx برای سنسور

نمودارها

ابعاد (واحد: میلی متر)

عملکرد

سیم‌کشی

دستورالعمل نصب

محدوده تشخیص

کنترل از راه دور

راه‌اندازی

پس از روشن شدن، سنسور به طور خودکار نور را با روشنایی 100% روشن کرده و به مدت 45 تا 60 ثانیه خود را بررسی می‌کند. در طول راه‌اندازی، سنسور قادر به تشخیص حرکت نیست. پس از راه‌اندازی وارد حالت حسگری می‌شود و در طول آن، لامپ با روشنایی 100% باقی می‌ماند.

تنظیمات کارخانه

حساسیت: 100%، زمان نگهداری: 5 ثانیه، سنسور نور روز: غیرفعال، دوره آماده به کار: 0 ثانیه، سطح کم‌نور آماده به کار: 10%

نکات کاربردی

سنسور باید توسط یک برقکار حرفه‌ای نصب شود. لطفاً قبل از نصب، سیم‌کشی و تغییر پارامترها، برق را قطع کنید.
سنسور PIR نمی‌تواند هیچ ماده‌ای را نفوذ کند، لطفاً مطمئن شوید که هیچ مانعی بین سنسور و افراد/اشیاء در حال حرکت وجود ندارد.
تشخیص افراد توسط سنسور ممکن است دشوار باشد اگر در زمستان سرد لباس‌های ضخیم پوشیده باشند.
سیگنال‌های حرارتی به عنوان سیگنال‌های حرکتی برای فعال کردن سنسور در نظر گرفته می‌شوند. از روبروی سنسور به سمت تهویه مطبوع یا سایر منابع حرارتی خودداری کنید.
سنسور فقط برای استفاده داخلی است. نور خورشید در فضای باز می‌تواند بر تشخیص سنسور تأثیر بگذارد.
به دلیل بهبود مستمر، محتویات این دستورالعمل ممکن است بدون اطلاع قبلی تغییر کند.
عملکرد کم‌نور کردن ممکن است هنگام کار با درایورهای مختلف 0-10 ولت متفاوت باشد.
آستانه نور روز در محیطی آفتابی بدون سایه و بازتاب پراکنده نور محیط اندازه‌گیری می‌شود. سطح لوکس محیط ممکن است در محیط‌های مختلف، آب و هوا، اقلیم، زمان روز و فصل متفاوت باشد.
فاصله تشخیص به ارتفاع افراد، ارتفاع نصب، زاویه نصب، دمای محیط کاری و غیره مربوط است. هنگامی که دمای محیط به محدوده دمای بدن انسان (36 درجه سانتیگراد تا 37 درجه سانتیگراد / 96.8 تا 98.6 درجه فارنهایت) نزدیک می‌شود، تشخیص حرکت PIR به طور قابل توجهی ضعیف یا غیرپاسخگو خواهد شد. هنگامی که دمای محیط یا دمای سینی LED بالاتر از 55 درجه سانتیگراد / 131 درجه فارنهایت باشد، ممکن است فعال‌سازی کاذب رخ دهد، لطفاً سعی کنید حساسیت تشخیص را برای بهبود کاهش دهید. در صورت ادامه فعال‌سازی کاذب، سنسور PIR نباید برای استفاده در فضا مناسب باشد.
ناحیه تشخیص داده شده یک مقدار معمولی است که توسط تست‌کنندگان با ارتفاع 165 سانتی‌متر در یک محیط باز داخلی اندازه‌گیری شده است.
این محصول باید با منبع تغذیه DC با ولتاژ پایدار که ولتاژ ورودی آن پایدار و ضریب ریپل آن کم است (ضریب ریپل کمتر از 100 میلی ولت؛ جریان بار بیشتر از 25 میلی آمپر) استفاده شود.
هنگام نصب در محیط جدید، لطفاً ابتدا حداقل 5 محصول را نصب و تست کنید قبل از نصب انبوه.

ملاحظات کاربرد PIR:

PIR یک سنسور مادون قرمز پیروالکتریک است که تغییرات در پرتوهای مادون قرمز را تشخیص می‌دهد. لطفاً در استفاده واقعی به موارد زیر توجه کنید:

هنگام تشخیص منابع حرارتی غیر از بدن انسان
هنگامی که دمای منبع حرارتی تغییر نمی‌کند یا منبع حرارتی حرکت نمی‌کند
سایر عوامل محیطی مرتبط و نقض اصل کاربرد PIR تأثیر می‌گذارند

سناریوهای فعال‌سازی کاذب احتمالی:

هنگامی که حیوانات کوچک وارد محدوده تشخیص می‌شوند
هنگامی که پرتوهای مادون قرمز دور از نور خورشید، چراغ‌های جلوی خودرو، لامپ‌های رشته‌ای و غیره مستقیماً به سنسور برخورد می‌کنند
هنگامی که دما در محدوده تشخیص به دلیل هوای گرم، هوای سرد از تجهیزات گلخانه سرد، بخار آب از رطوبت‌سازها و غیره به شدت تغییر می‌کند.

سناریوهای عدم فعال‌سازی احتمالی:

هنگامی که موادی مانند شیشه و اکریلیک وجود دارند که انتقال پرتوهای مادون قرمز دور را بین سنسور و جسم تشخیص مسدود می‌کنند
منبع حرارتی در محدوده تشخیص به سختی حرکت می‌کند یا با سرعت بالا حرکت می‌کند
