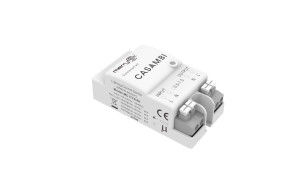

سنسور روشن/خاموش کاسامبی، طراحی با اندازه فشرده، مناسب برای اکثر چراغ‌ها، MC177S B1

ویژگی‌های محصول

• شبکه مش بلوتوث Casambi به کار گرفته شده است، از اپلیکیشن Casambi برای طراحی پارامترها و تنظیم سناریوهای کاربردی استفاده می‌شود.
• مطابق با استانداردهای جدید ERP؛ مصرف برق در حالت آماده به کار کم.
• باند فرکانسی ISM مایکروویو 5.8 گیگاهرتز بدون نیاز به مجوز؛ سفارشات عمده مطابق با تأییدیه‌های RED&TUV هستند.
• طراحی اندازه فشرده، قابل نصب در اکثر چراغ‌ها.
• ترمینال‌های ورودی و خروجی برای اتصال راحت هستند.
• پنج سال گارانتی

[پارامترها]

ابعاد (واحد: میلی‌متر)

• عملکرد

• سیم‌کشی

• توجه:

دیاگرام سیم‌کشی]*سنسور فقط برای اتصال یک بار طراحی شده است. اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.

[دستورالعمل نصب]

توجه:

[راه اندازی اولیه]

هنگامی که سنسور برای اولین بار روشن می‌شود، نشانگر 6 بار چشمک می‌زند و پس از 15 ثانیه خاموش می‌شود. در طول راه‌اندازی اولیه، سنسور قادر به تشخیص حرکت نیست.

[تنظیمات پیش‌فرض]

حساسیت: 100%، زمان نگهداری: تنظیم اپلیکیشن، سنسور نور روز: تنظیم اپلیکیشن

[اطلاعیه کاربرد]

سنسور باید توسط یک برقکار حرفه‌ای نصب شود. لطفاً قبل از نصب و سیم‌کشی برق را قطع کنید.

• مایکروویوها نمی‌توانند از فلز عبور کنند. محصول را در چراغ فلزی بسته یا نیمه بسته قرار ندهید. نه فلز و نه شیشه مجاز نیستند بالای محصول را بپوشانند. اگر آنتن نیاز به عبور از صفحه فلزی دارد، لطفاً اطمینان حاصل کنید که بالای سنسور به صفحه فلزی نزدیک است.
• فاصله نصب بین سنسورها توصیه می‌شود بیش از 2 متر باشد. آن را از دستگاه‌های بی‌سیم مانند سوئیچ‌ها و روترها دور نگه دارید و فاصله نصب بین سنسورها و روترها توصیه می‌شود بیش از 2 متر باشد. سطح آنتن سنسور مایکروویو باید از ورودی AC و خروجی DC دور باشد تا از تأثیر سیگنال‌های فرکانس پایین/بالا بر عملکرد عادی آنتن سنسور مایکروویو جلوگیری شود.
• ناحیه حساسیت مربوط به سرعت حرکت اشیاء، اندازه اشیاء متحرک، ارتفاع نصب، زاویه نصب، محیط کاری، مواد بازتابنده و غیره است. ناحیه تشخیص داده شده مقدار معمولی است که توسط تستر با ارتفاع 165 سانتی‌متر در محیط باز داخلی اندازه‌گیری شده است.
• این مدل برای نصب سقفی مناسب است. در صورت استفاده از نصب دیواری، ناحیه تشخیص سنسور مایکروویو به طور قابل توجهی افزایش می‌یابد و ممکن است باعث پدیده نفوذ مایکروویو از دیوار یا روشن ماندن چراغ شود. بنابراین لطفاً حساسیت را به 10% تنظیم کنید. اگر حساسیت 10% قابل استفاده نباشد، لطفاً از نصب دیواری اجتناب کنید یا برای پشتیبانی فنی با سازنده تماس بگیرید.
• آستانه‌های نور روز در یک روز آفتابی بدون سایه و در وضعیت بازتاب نور محیطی اندازه‌گیری می‌شوند. محیط و آب و هوای متفاوت باعث مقادیر روشنایی متفاوتی می‌شود که سنسور نور روز اندازه‌گیری می‌کند.
• سنسور نباید توسط فلز، PCB، سینی LED و غیره پوشانده یا پنهان شود. فاصله بین آنتن سنسور و مواد اطراف باید بیش از 5 میلی‌متر باشد. نباید فلز یا مسیرهای PCB در نزدیکی آنتن سنسور، بالا یا پایین آن وجود داشته باشد. ضخامت توصیه شده پوشش 2 میلی‌متر است و فاصله بین آنتن سنسور و پوشش باید بیش از 3.2 میلی‌متر باشد.
• سیگنال‌های ارتعاشی به عنوان سیگنال‌های حرکتی برای فعال کردن سنسور در نظر گرفته می‌شوند. نصب سنسور باید از اشیائی که طولانی مدت ارتعاش می‌کنند، مانند تجهیزات فلزی بزرگ، لوله‌ها، خروجی‌های تهویه مطبوع، دریچه‌های اگزوز، پورت‌های دستگاه تخلیه دود، فن‌های لرزان و غیره دور باشد. حیوانات خانگی در ناحیه تشخیص ممکن است باعث فعال شدن کاذب شوند.
• سطح آنتن ماژول مایکروویو باید از ورودی AC، خروجی DC، پل یکسوساز، ترانسفورماتور، سوئیچ تیوب و سایر دستگاه‌های پرقدرت دور باشد تا از تأثیر سیگنال‌های فرکانس بالا بر عملکرد عادی آنتن سنسور مایکروویو جلوگیری شود.
• سنسور فقط برای استفاده داخلی است. اثر ضد آب برای استفاده در فضای باز یا نیمه باز تحت تأثیر قرار خواهد گرفت. باد، باران و اشیاء متحرک ممکن است باعث فعال شدن کاذب شوند. هنگامی که سنسور در یک چراغ فلزی، یک سطح بازتابنده فلزی یا یک محیط کوچک بسته نصب می‌شود، مایکروویو بارها منعکس شده و باعث فعال شدن کاذب می‌شود، لطفاً حساسیت را کاهش دهید یا برای پشتیبانی فنی با سازنده تماس بگیرید.
• هنگامی که دمای محیط بیش از 80 درجه سانتی‌گراد باشد، ممکن است محافظت در برابر دمای بیش از حد فعال شود (بازیابی خودکار پس از خنک شدن).
• برای محیط نصب جدید، توصیه می‌شود قبل از نصب 5 نمونه را آزمایش کنید.
