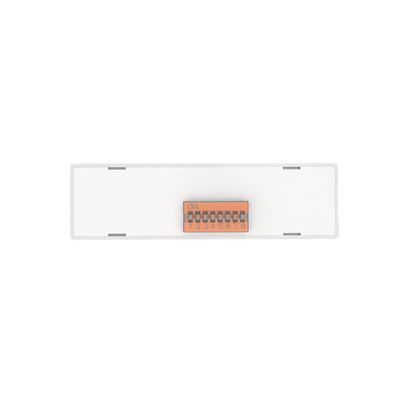

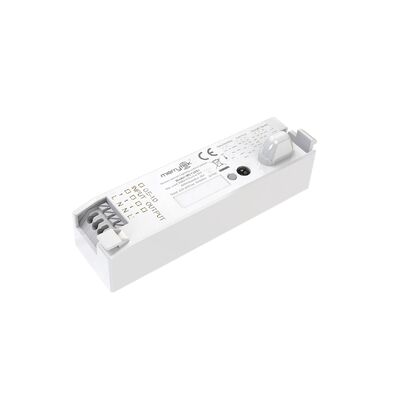

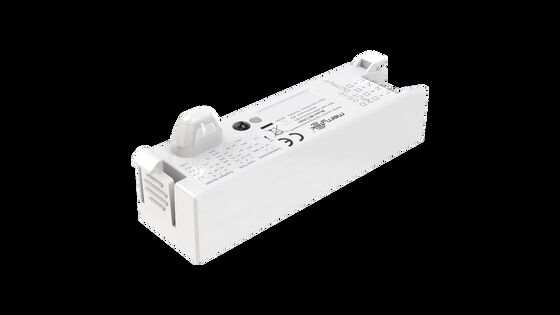

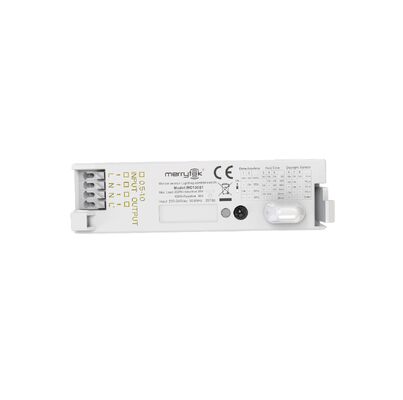

سنسور حرکتی روشن/خاموش AC، موجود برای هر دو چراغ ضد انفجار و چراغ سقفی MC130S 1
| محل منبع | شنژن، چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE, RED, UKCA, SAA, CB |
| شماره مدل | MC130S 1 |
| مقدار حداقل تعداد سفارش | 100 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | کیسه حباب + تخته چوب + کارتن (K=A) |
| زمان تحویل | 1، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت شما. 2، سفارش انبوه: 4-5 هفته پس از دریافت |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000 عدد در ماه |
جزئیات محصول
| ولتاژ نامی | 220-240VAC 50/60Hz | پاور آماده به کار | ≤0.5W |
|---|---|---|---|
| کنترل خروجی | ON-OFF | ظرفیت بار | 200W (القایی/LED)؛ 400 وات (مقاومتی) |
| فرکانس عملیاتی | 5.8 گیگاهرتز ± 75 مگاهرتز، باند موج ISM. | طول عمر | 5 سال گارانتی @Ta |
| برجسته کردن | سنسور حرکت AC برای نور سه ضلعی,چراغ سقف سنسور حرکت روشن/ خاموش,سنسور حرکت AC با تابع روشن/ خاموش |
||
توضیحات محصول
سنسور حرکتی AC ON/OFF برای چراغ‌های Tri-proof و سقفی
ویژگی‌های محصول
- آنتن DiPole مینی کوپلینگ ثبت شده برای چراغ‌های سقفی
- مناسب برای سینی‌های LED فلزی داخلی بدون تحریک کاذب
- اندازه فشرده که بر توزیع نور تأثیر نمی‌گذارد
- عملکرد کم لوب جانبی از تحریک کاذب در فضاهای بازتاب فلزی جلوگیری می‌کند
- توان انتقال کم، اطمینان از عدم آسیب به انسان
- داده‌های سنسور از طریق سوئیچ DIP و کنترل از راه دور قابل تنظیم است
- تحت تأثیر دما، رطوبت، نویز، گرد و غبار و سایر عوامل محیطی قرار نمی‌گیرد
پارامترهای فنی
| ورودی | |
|---|---|
| ولتاژ نامی | 220-240 ولت متناوب 50/60 هرتز |
| توان آماده به کار | کمتر از 0.5 وات |
| تست اضافه ولتاژ | L--N: 1 کیلو ولت |
| خروجی | |
| کنترل خروجی | روشن-خاموش |
| ظرفیت بار | 200 وات (سلفی/LED)؛ 400 وات (مقاومتی) |
| حداکثر ظرفیت اضافه ولتاژ | رله 10 آمپر: 30 آمپر (50% Ipeak، عرض پالس 200 میکروثانیه، 230 ولت متناوب بار کامل، استارت سرد) |
| پارامترهای سنسور | |
| فرکانس کاری | 5.8 گیگاهرتز ±75 مگاهرتز، باند موج ISM |
| توان انتقال | حداکثر 1 میلی‌وات |
| شعاع تشخیص | r≥3 متر (نصب سقفی)، r≥8 متر (نصب دیواری) سرعت حرکت: 1 متر بر ثانیه، حساسیت 100%، فرد 165 سانتی‌متر |
| ارتفاع نصب | 2.5-5 متر (نصب سقفی)، 2-3 متر (نصب دیواری) |
| محیط | |
| دمای کاری | -25 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد |
| دمای نگهداری | -40 درجه سانتی‌گراد تا 80 درجه سانتی‌گراد، رطوبت: ≤85% (بدون میعان) |
| گواهینامه‌ها و استانداردها | |
| گواهینامه‌ها | CE، RED، UKCA، SAA، CB |
| الزامات زیست محیطی | مطابق با RoHS 2.0، Reach |
| درجه حفاظت IP | IP20 |
| سایر مشخصات | |
| سیم‌کشی | بلوک ترمینال از نوع فشاری، سیم‌کشی 0.5-0.75 میلی‌متر مربع |
| نصب | داخلی |
| بسته بندی | کیسه حباب‌دار + جداکننده + کارتن (K=A) |
| وزن خالص | 36 گرم ±3 گرم |
| طول عمر | 5 سال گارانتی |
شرح عملکرد
| عملکرد | شرح |
|---|---|
| عملکرد روشن-خاموش | هنگامی که سنسور نور روز روی "غیرفعال" تنظیم شده باشد یا روشنایی محیط کمتر از مقدار از پیش تعیین شده باشد، سنسور با تشخیص حرکت فعال شده و چراغ را روشن می‌کند. چراغ پس از پایان زمان نگهداری خاموش می‌شود. |
| کاهش نور 2 مرحله‌ای | ناموجود |
| کاهش نور 3 مرحله‌ای | ناموجود |
| برداشت نور روز | ناموجود |
| اولویت نور روز | ناموجود |
اطلاعات محصول
نمودارهای ابعاد:
سنسور برای اتصال فقط یک بار طراحی شده است. اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.

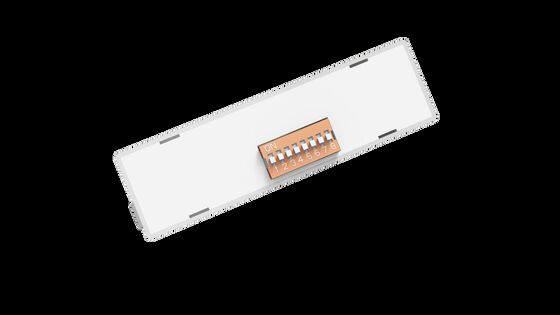

تنظیم سوئیچ DIP
نمودار پیکربندی سوئیچ DIP
راه‌اندازی اولیه
پس از روشن شدن، سنسور به طور خودکار چراغ را به روشنایی 100% روشن کرده و چراغ را در 10 ثانیه خاموش می‌کند. در طول راه‌اندازی اولیه، سنسور قادر به تشخیص حرکت نیست.
تنظیمات پیش‌فرض
حساسیت: 100%، زمان نگهداری: 5 ثانیه، سنسور نور روز: غیرفعال
نکات کاربردی
- سنسور باید توسط یک برقکار حرفه‌ای نصب شود. لطفاً قبل از نصب، سیم‌کشی یا تنظیم سوئیچ‌های DIP، برق را قطع کنید.
- مایکروویو نمی‌تواند از فلز عبور کند. محصول را در لامپ فلزی بسته یا نیمه بسته قرار ندهید. هیچ فلز یا شیشه‌ای نباید بالای محصول قرار گیرد. اگر آنتن نیاز به عبور از صفحه فلزی دارد، اطمینان حاصل کنید که بالای سنسور به صفحه فلزی نزدیک است.
- ناحیه حساسیت به سرعت حرکت اشیاء، اندازه اشیاء متحرک، ارتفاع نصب، زاویه نصب، محیط کاری و مواد بازتابنده مربوط است. ناحیه تشخیص داده شده مقدار معمولی است که توسط تستر با ارتفاع 165 سانتی‌متر در محیط باز داخلی اندازه‌گیری شده است.
- آستانه‌های نور روز در یک روز آفتابی بدون سایه در وضعیت بازتاب پراکنده نور محیط اندازه‌گیری می‌شوند. محیط‌ها و آب و هوای مختلف مقادیر روشنایی متفاوتی ایجاد می‌کنند.
- فاصله نصب بین سنسورها توصیه می‌شود بیشتر از 2 متر باشد و فاصله نصب بین سنسورها و روترها توصیه می‌شود بیشتر از 2 متر باشد.
- سنسور نباید توسط فلز، PCB، سینی LED و غیره پوشانده یا پنهان شود. فاصله بین آنتن سنسور و مواد اطراف باید بیشتر از 5 میلی‌متر باشد. نباید هیچ فلز یا مسیر PCB در نزدیکی آنتن سنسور وجود داشته باشد. ضخامت پوشش توصیه شده 2 میلی‌متر است، با فاصله بین آنتن سنسور و پوشش بیشتر از 3.2 میلی‌متر.
- سیگنال‌های ارتعاشی به عنوان سیگنال‌های حرکتی برای تحریک سنسور در نظر گرفته می‌شوند. سنسور را دور از اشیائی که برای مدت طولانی ارتعاش می‌کنند، مانند تجهیزات فلزی بزرگ، لوله‌ها، خروجی‌های تهویه مطبوع، دریچه‌های اگزوز، پورت‌های دستگاه اگزوز دود و فن‌های لرزان نصب کنید. حیوانات خانگی در ناحیه تشخیص ممکن است باعث تحریک کاذب شوند.
- سطح آنتن ماژول مایکروویو باید از ورودی AC، خروجی DC، پل یکسوساز، ترانسفورماتور، سوئیچ تیوب و سایر دستگاه‌های پرقدرت دور باشد تا از تأثیر سیگنال‌های فرکانس بالا بر عملکرد عادی جلوگیری شود.
- سنسور فقط برای استفاده داخلی است. اثر ضد آب برای استفاده در فضای باز یا نیمه باز تحت تأثیر قرار خواهد گرفت. باد، باران و اشیاء متحرک ممکن است باعث تحریک کاذب شوند.
