چراغ فوق باریک سه گانه ضد آب با سنسور حرکت روشن/خاموش، مطابق با آخرین استاندارد ERP، تنظیم سوئیچ DIP MC098S 3

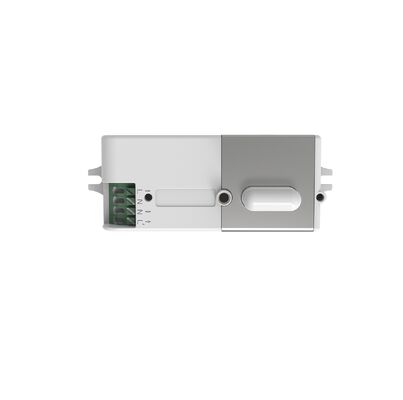

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3

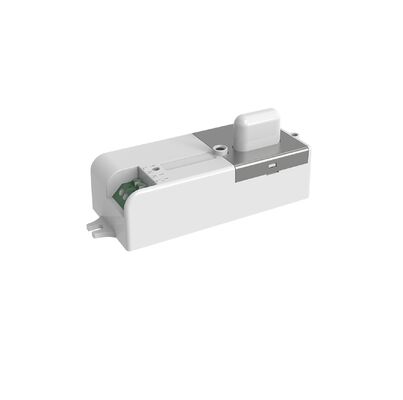

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3

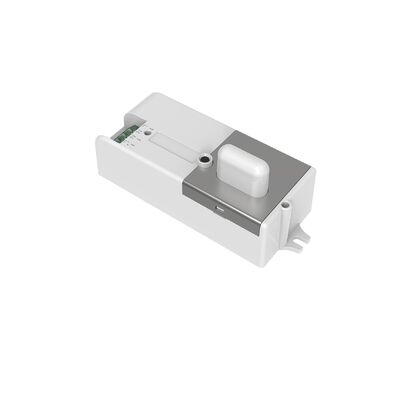

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3
محل منبع شنژن، چین
نام تجاری Merrytek
گواهی CE, RED
شماره مدل MC098S 3
مقدار حداقل تعداد سفارش 100 عدد
قیمت قابل مذاکره
جزئیات بسته بندی کیسه حباب+کارتون + کارتون ((K=A))
زمان تحویل <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و
شرایط پرداخت T/T
قابلیت ارائه 10000 PCS/ماه
جزئیات محصول
ولتاژ نامی 220-240 ولت AC، 50 هرتز/60 هرتز پاور آماده به کار ≤0.5W
حالت کار عملکرد روشن/خاموش ظرفیت بار 400 وات (القایی)؛ 800 وات (مقاومتی)
ارتفاع نصب 2.5-6 متر طول عمر 5 سال گارانتی @Ta 230V فول بار
برجسته کردن

سنسور حرکتی چراغ ضد سه گانه فوق العاده باریک

,

سنسور حرکتی روشن و خاموش با سوئیچ DIP

,

چراغ سنسور حرکتی مطابق با ERP
پیام بگذارید
توضیحات محصول
چراغ فوق باریک سه گانه ضد آب با سنسور حرکت روشن/خاموش
ویژگی های محصول
  • پتنت آنتن سنسور با امپدانس پایین به ضد تداخل سیگنال های بی سیم مانند 5G، Wi-Fi، بلوتوث کمک می کند
  • طراحی آنتن دوقطبی پتنت شده، تشخیص قابل اعتماد را فراهم می کند و از فعال شدن کاذب هنگام تعبیه سنسور در صفحات LED فلزی جلوگیری می کند
  • مطابق با استانداردهای تأییدیه RED
  • منبع تغذیه سوئیچینگ غیر ایزوله، مقدار PF را مطابق با آخرین استانداردهای ERP حفظ می کند
  • حساسیت تشخیص قابل تنظیم از طریق سوئیچ های DIP برای سایت های نصب مختلف
  • طراحی فوق باریک به طور خاص برای چراغ های LED سه گانه ضد آب
  • پشتیبانی از حداکثر ارتفاع نصب 6 متر
  • 5 سال گارانتی
پارامترهای فنی
مشخصات ورودی
محدوده ولتاژ عملیاتی 198-264 ولت AC، 50 هرتز/60 هرتز
ولتاژ نامی 220-240 ولت AC، 50 هرتز/60 هرتز
توان آماده به کار ≤0.5 وات
تست اضافه ولتاژ L-N: 1 کیلو ولت
مشخصات خروجی
حالت کار عملکرد روشن/خاموش
نوع بار سلفی یا مقاومتی
ظرفیت بار 400 وات (سلفی)؛ 800 وات (مقاومتی)
حداکثر ظرفیت اضافه ولتاژ 30 آمپر (50% Ipeak، عرض پالس =500uS، 230 ولت AC بار کامل، استارت سرد)؛ 60 آمپر (50% Ipeak، عرض پالس =200uS، 230 ولت AC، بار کامل، استارت سرد)
پارامترهای سنسور
فرکانس کاری 5.8 گیگاهرتز ±75 مگاهرتز، باند ISM
توان ارسالی حداکثر 0.5 میلی وات
زمان نگهداری 5 ثانیه/30 ثانیه/90 ثانیه/5 دقیقه/20 دقیقه/30 دقیقه
حساسیت تشخیص 100%/75%/50%/25%
سنسور نور روز 2 لوکس/10 لوکس/30 لوکس/50 لوکس/غیرفعال
شعاع تشخیص 4-6 متر (ارتفاع نصب 3 متر)
ارتفاع نصب 2.5-6 متر پشتیبانی می شود، 4 متر برای حداکثر شعاع تشخیص
زاویه تشخیص 150 درجه (نصب دیواری)، 360 درجه (نصب سقفی)
محیط عملیاتی
دمای عملیاتی -25 درجه سانتیگراد تا +60 درجه سانتیگراد
دمای ذخیره سازی -40 درجه سانتیگراد تا +80 درجه سانتیگراد (رطوبت: 10%-95% بدون میعان)
استانداردهای گواهینامه
استانداردهای ایمنی EN61058-1
استانداردهای EMC EN300440؛ EN301489-1؛ EN55015؛ EN61547؛ EN61000-3-2؛ EN61000-3-3؛ EN62479
الزامات زیست محیطی مطابق با RoHS
گواهینامه CE، RED
سایر مشخصات
سیم کشی ترمینال های فشاری، قطر سیم: 0.75-1.5 میلی متر مربع
درجه حفاظت IP IP20
کلاس حفاظت کلاس II
نصب داخلی
ابعاد 77.5×34.5×22 میلی متر
بسته بندی کیسه حباب دار + جداکننده + کارتن (K=A)
وزن خالص 58±2 گرم
عمر مفید 5 سال گارانتی @Ta 230 ولت بار کامل
توجه: منطقه تشخیص تحت تأثیر حجم جسم متحرک و سرعت حرکت قرار می گیرد. منطقه تشخیص با یک فرد با قد 170 سانتی متر که با سرعت 0.3 متر بر ثانیه راه می رود، آزمایش شده است.
شرح عملکرد
عملکرد روشن/خاموش
سنسور برای اتصال فقط یک بار طراحی شده است. اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.
Ultra Slim Tri-proof Light Motion Sensor product image
الگوی تابش
نصب سقفی
ارتفاع نصب سقفی: 3 متر
حساسیت: 100%/75%/50%/25%
Radiation pattern for 3m ceiling mounting - normal movement
حرکت عادی (سرعت: 1 متر بر ثانیه)
Radiation pattern for 3m ceiling mounting - slow movement
حرکت آهسته (سرعت: 0.3 متر بر ثانیه)
ارتفاع نصب سقفی: 6 متر
حساسیت: 100%/75%
Radiation pattern for 6m ceiling mounting - normal movement
حرکت عادی (سرعت: 1 متر بر ثانیه)
Radiation pattern for 6m ceiling mounting - slow movement
حرکت آهسته (سرعت: 0.3 متر بر ثانیه)
فقط حساسیت تشخیص 100%/75% در ارتفاع نصب 6 متر کار می کند. حساسیت 25%/50% قادر به تشخیص سیگنال حرکت نیست.
تنظیمات سوئیچ DIP
تنظیمات سنسور نور روز
سوئیچ 1 سوئیچ 2 سوئیچ 3 تنظیم
روشن روشن روشن 2 لوکس
- روشن روشن 10 لوکس
- روشن - 30 لوکس
- - روشن 50 لوکس
- - - غیرفعال
تنظیمات زمان نگهداری
سوئیچ 4 سوئیچ 5 سوئیچ 6 تنظیم
روشن روشن روشن 5 ثانیه
روشن روشن - 30 ثانیه
روشن - روشن 90 ثانیه
روشن - - 5 دقیقه
- روشن روشن 20 دقیقه
- - - 30 دقیقه
تنظیمات منطقه تشخیص
سوئیچ 7 سوئیچ 8 تنظیم
روشن روشن 100%
روشن - 75%
- روشن 50%
- - 25%
"غیرفعال" به این معنی است که سنسور نور روز کار نمی کند. چراغ را پس از تشخیص حرکت بدون توجه به نور محیط روشن می کند.
عملکرد لغو خودکار

برق را قطع کنید، سپس 3 بار به سرعت سنسور را روشن/خاموش کنید (روشن-خاموش-روشن-خاموش-روشن) در عرض 2 ثانیه برای لغو عملکرد سنسور. چراغ ها 3 بار چشمک می زنند و سپس همیشه روشن می مانند. برای بازیابی عملکرد سنسور، برق را قطع و دوباره وصل کنید.

راه اندازی اولیه

پس از روشن شدن، سنسور به طور خودکار چراغ را با روشنایی 100% روشن می کند. پس از 10 ثانیه، چراغ را خاموش می کند. در طول راه اندازی اولیه، سنسور قادر به تشخیص حرکت نیست.

تنظیمات کارخانه

منطقه تشخیص: 100%، زمان نگهداری: 5 ثانیه، سنسور نور روز: غیرفعال

نکات کاربردی
  • سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی یا تغییر تنظیمات سوئیچ DIP، برق را قطع کنید.
  • سنسورهای نصب شده در آباژورهای پلاستیکی و شیشه ای حساسیت را کاهش می دهند. به ازای هر 3 میلی متر افزایش ضخامت، حساسیت 20% کاهش می یابد.
  • آستانه حساسیت نور در محیط های آفتابی بدون سایه یا بازتاب نور محیطی اندازه گیری می شود. سطوح لوکس محیطی بسته به محیط، آب و هوا، اقلیم، زمان روز و فصل متفاوت است.
  • ممکن است پارامترهای سنسور در محیط های نصب مختلف نیاز به پیکربندی مجدد داشته باشند.
  • این سنسور فقط برای استفاده داخلی است. استفاده در فضای باز بر ضد آب بودن تأثیر می گذارد. باد، باران و اجسام متحرک ممکن است باعث فعال شدن کاذب شوند.
  • فاصله بین هر سنسور سلفی باید بیشتر از 3 متر باشد.
  • برای جلوگیری از فعال شدن کاذب، سنسور را نزدیک اشیاء با چگالی بالا مانند دیوار فلزی، شیشه ای یا بتنی قرار ندهید. هنگام نصب در چراغ های فلزی، سطوح بازتابنده یا محیط های بسته، بازتاب مایکروویو ممکن است باعث فعال شدن کاذب شود - حساسیت را کاهش دهید یا برای پشتیبانی با سازنده تماس بگیرید.
  • اطمینان حاصل کنید که هیچ سیگنال حرکتی در اطراف سنسور وجود ندارد (پنکه، موتورهای DC، لوله های فاضلاب، خروجی های هوا) تا از فعال شدن کاذب جلوگیری شود.
  • قبل از استفاده انبوه در پروژه های نورپردازی جدید، 5 نمونه را آزمایش کنید.
  • مشخصات محصول ممکن است بدون اطلاع قبلی به دلیل بهبود مستمر تغییر کند.
  • هنگامی که سنسور زیر صفحه فلزی تعبیه شده است، اطمینان حاصل کنید که سطح سنسور بدون هیچ فضایی به طور یکپارچه به صفحه فلزی نزدیک است.
