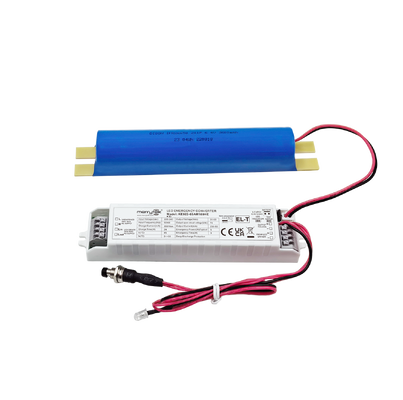

5W مدت زمان 3 ساعت 20-60Vdc بسته اورژانسی بدون نگهداری با خود آزمون و آزمون دستی قابل تغییر
| محل منبع | چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE, UKCA, UN38.3, MSDS |
| شماره مدل | KE023-05AM180HE |
| مقدار حداقل تعداد سفارش | 100 |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود |
| زمان تحویل | 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت |
| شرایط پرداخت | T/T یا Western Union |
| قابلیت ارائه | 10000 عدد در ماه |
جزئیات محصول
| ولتاژ ورودی نامی | 220-240Vac 50Hz /60Hz | قدرت اضطراری | 5 وات |
|---|---|---|---|
| زمان اضطراری | 3 ساعت | گارانتی | 5 سال (باتری همراه) |
| ولتاژ خروجی بار | 20-60Vdc | دمای کاری | 0 ℃ ~ 50 ℃ |
| رتبه بندی IP | IP20 | نوع باتری | LifePo4 6.4V 3600mAh |
| برجسته کردن | راننده اضطراری LED 5W,بسته اضطراری 20-60Vdc,خود آزمایشی راننده اضطراری,20-60Vdc emergency pack,self test emergency driver |
||
توضیحات محصول
5W مدت زمان 3 ساعت 20-60VDC بسته اضطراری بدون نگهداری با خود آزمون و آزمون دستی قابل تغییر
خلاصه ی محصول
قدرت خروجی ثابت منبع برق اضطراری LED با طیف گسترده ای از ولتاژ خروجی، با سوئیچ رله ورودی و توابع حفاظت جامع
ویژگی های کلیدی
- قدرت خروجی ثابت با طیف گسترده ای از ولتاژ (20-60VDC)
- تکنولوژی تغییر رله ورودی
- عملکردهای حفاظت متعدد: بیش از حد شارژ باتری، بیش از حد تخلیه و محافظت از مدار کوتاه خروجی
- قابل تغییر بین حالت های خود آزمایشی و آزمایش دستی
مشخصات فنی
پارامترهای شارژ
| پارامتر | KE023-05AM180HE |
|---|---|
| ولتاژ ورودی نامی | 220-240Vac 50Hz /60Hz |
| جریان ورودی نامی | 0.06A حداکثر @230Vac |
| جریان ورودی | 10A ((twidth=100uS 50% Ipeak))@230Vac ((شروع سرد در بار کامل) |
| فاکتور قدرت | ≥0.5@230Vac |
| قدرت ورودی | <4W |
| جریان شارژ باتری (حداقل) | ۳۵۰mA |
| زمان شارژ باتری | حداکثر 24 ساعت |
پارامترهای اضطراری
| پارامتر | مشخصات |
|---|---|
| حالت کار | حالت اضطراری |
| نوع بار | LED |
| برق اضطراری | 5W |
| زمان اضطراری | سه ساعت |
| جریان خروجی بار | 250-80mA |
| ولتاژ خروجی بار | 20-60VDC |
مشخصات باتری
| باتری لیتیوم یون | 6.4V 3600mAh (قدرت در زمان اضطراری در 25 درجه سانتیگراد) |
|---|---|
| گارانتی باتری | 5 سال |
الزامات راننده
| جریان افزایش | 8A |
|---|---|
| جریان ورودی | 3A مکس |
| جریان خروجی | 2A |
وضعیت شاخص LED
| وضعیت | دلیلش | شاخص شارژ |
|---|---|---|
| باتري کاملا شارژ شده و فعاله | مصرف روزانه استاندارد | سبز جامد |
| شارژ باتری | شارژ اولیه / شارژ باتری | رنگ سبز روشن می شه یک ثانیه بعد از یک ثانیه |
| تست اتوماتیک 3 ساعت (هر 12 ماه) | تست خود دوره ای | رنگ سبز 3 ثانيه به 1 ثانيه قطع شده |
| تست اتوماتیک 5 دقیقه (هر 30 روز) | تست خود دوره ای | رنگ سبز در حال درخشش است |
| خطای تست مدت زمان | از آزمون سالانه سه ساعته رد شدم | روشن شدن قرمز 0.5 ثانیه در 0.5 ثانیه |
| خطای LED | برق وصل نشده یا آسیب دیده/خراب شده | روشن شدن قرمز 2 ثانيه - 2 ثانيه خاموش |
| باتری قطع شده/ ناقص | برق وصل نشده یا آسیب دیده/خراب شده | قرمز جامد |
ویژگی های حفاظت
- حفاظت از شارژ بیش از حد باتری: بله
- حفاظت از ولتاژ بالا: بله
- حفاظت از اضافه بار خروجی: بله
- حفاظت از اتصال کوتاه خروجی: بله
محیط عملیاتی
| دمای کار/رطوبت | 0°C...+50°C رطوبت؛ 20-75% ((بدون غلظت) |
| دمای نگهداری/رطوبت | -5°C-35°C |
| مورد مکس. دمای Tc | ۷۵ درجه سانتیگراد |
ایمنی و انطباق EMC
| ولتاژ مقاومت | 3000Vac 5mA 60s ( ورودی "L N" - خروجی "SEC+ SEC-") |
| استاندارد ایمنی | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| استاندارد EMC | EN55015، EN61000-3-2، EN61000-3-3 |
| استاندارد باتری | UN38.3 |
| حفاظت از محیط زیست | مطابق با RoHS |
| گواهینامه | CE |
مشخصات فیزیکی
| مشخصات ترمینال ورودی/خرید | ترمینال فشار، قطر سیم: 0.5-0.75mm2 |
| رتبه بندی IP | IP20 |
| نوع حفاظت | کلاس 2 |
| نوع نصب | نصب داخلی |
| ابعاد نصب | 146×30×22.5 میلی متر |
| وزن: برق اضطراری | 80±5g |
| طول عمر | 5 سال @ Ta |
تمام پارامترها با ولتاژ ورودی 230VAC و دمای محیط 25°C آزمایش می شوند، مگر اینکه خلاف آن مشخص شود.

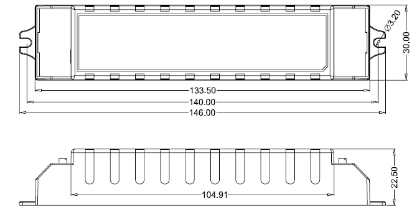

ابعاد محصول
ابعاد باتری
شکل A
شکل B
شکل ج
شکل D
نمودارهای سیم کشی
شکل A
سیم کشی جایگزین
شکل B
شکل ج
شکل D
انتخاب حالت تست
آماده سازی سیم
- نوع سیم جامد یا رشته ای: 0.5 - 0.75mm2
- برای دسترسی به یا از سیم های از ترمینال ها، استفاده از یک پیچک برای فشار دادن دکمه ها به پایین
دستورالعمل های عملیاتی آزمون دستی
- قبل از نصب، تنظیم پین کوتاه: آزمون دستی
- سیم را بر اساس نمودار سیم کشی متصل کنید
- L، N قدرت بر روی، سوئیچ بر روی S1. سپس چراغ بار روشن می شود، چراغ نشان دهنده راننده اضطراری سبز می شود، منبع برق اضطراری به طور معمول شارژ خواهد شد. سوئیچ S1 را خاموش کنید،و چراغ بار خاموش می شود.
- شبیه سازی اضطراری: روشن کردن، چراغ بار روشن می شود، روی سوئیچ فشار می آید (سوئیچ تست) ، سپس به حالت اضطراری تغییر می کند، چراغ نشان دهنده راننده اضطراری خاموش می شود.سوئیچ را رها کنید (سوئیچ تست)، سپس چراغ توسط راننده LED تغذیه می شود، و نور شاخص روشن می شود
دستورالعمل های عملکرد تست اتوماتیک
- قبل از نصب، باز کردن پین: تست خودکار
- سیم را بر اساس نمودار سیم کشی متصل کنید
- L، N قدرت در، شروع ساعت، و خود آزمون دوره ای. برای تعویض باتری، خاموش کردن منبع برق، و دوباره زمان
اطلاعیه استفاده از باتری
- باتری باید هر شش ماه یک بار در شرایط استفاده عادی شارژ و تخلیه شود.
- هنگامی که باتری مورد استفاده قرار نمی گیرد، به مدار متصل نشوید تا از تخلیه بیش از حد باتری به دلیل خود مصرف صفحه مدار جلوگیری شود.
- لطفا باتری را دور از منبع گرما در هنگام نصب و استفاده از آن نگه دارید و فقط اجازه دهید آن را در یک محدوده دمای کاری خاص
- باتری باید در یک محیط خنک و خشک نگهداری شود
- پس از مدت زمان طولانی ذخیره سازی، باتری هر 12 ماه به صورت مورد نیاز چرخه می شود
- برق AC خاموش است و ساعت برای 7 روز طول می کشد. برق و زمان مجدد. برای جایگزینی باتری، منبع برق را خاموش کنید، و زمان مجدد
