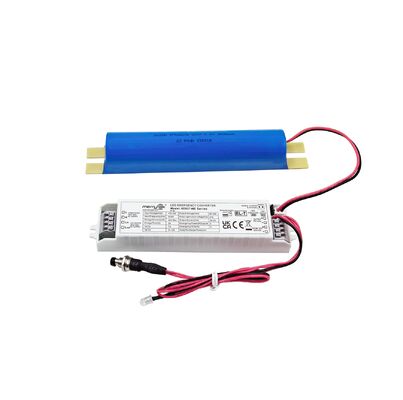

5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
محل منبع چین
نام تجاری Merrytek
گواهی CE, UKCA, UN38.3, MSDS
شماره مدل KE027-05AM180HE
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود
زمان تحویل 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت
شرایط پرداخت T/T یا Western Union
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ ورودی نامی 220-240Vac 50Hz /60Hz قدرت اضطراری 5W (قابل سفارشی سازی)
زمان اضطراری 180 دقیقه (ممکن است سفارشی شود) گارانتی 5 سال
ولتاژ خروجی بار 80-200Vdc دمای کاری 0 ℃ ~ 50 ℃
رتبه بندی IP IP20 نوع باتری LifePo4 6.4V 3600mAh
پیام بگذارید
توضیحات محصول

5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی





1شرح



1) خروجی قدرت ثابت منبع برق اضطراری LED با طیف گسترده ای از ولتاژ خروجی.
2) تغییر رله ورودی.
3) ایمنی بالا، عملکرد بالا، عمر طولانی باتری LifePO4.
4) با مدیریت باتری

5) آزمون دستی و انتخاب آزمون خودکار.





2.پارامترها

بخش شارژ

KE027

02: 180 صبح

سه صبح 180 دقيقه

04AM180HE

05AM180HE

ولتاژ ورودی نامی

220-240Vac 50Hz/60Hz

جریان ورودی نامی

0.06A حداکثر @230Vac

جریان ورودی

10A ((Tعرض=100us 50 درصد اوج )@230Vac(شروع سرد با بار کامل)

فاکتور قدرت

≥0.5@230Vac

قدرت ورودی

<4W@230Vac

جریان شارژ باتری

250mA

250mA

۳۵۰mA

۳۵۰mA

زمان شارژ باتری

حداکثر 24 ساعت

بخش اضطراری

حالت کار

حالت اضطراری

نوع بار

LED

برق اضطراری

2W

2.5W

4W

5W

زمان اضطراری

سه ساعت

جریان خروجی بار

25-10mA

31 تا 12mA

50-20mA

65 تا 25mA

ولتاژ خروجی بار

80-200Vdc

باتری

LifePO4 (قدرت باتری به زمان اضطراری در 25 درجه سانتیگراد می رسد)

6.4V 1.8Ah

6.4V 1.8Ah

6.4V 3.6Ah

6.4V 3.6Ah

گارانتی باتری

تضمین5سال ها5 تا 60 درجه سانتیگراد

الزامات استثنایی راننده

جریان افزایش

8A

جریان ورودی

3یک مکس

جریان خروجی

2یک مکس

نشانه LED
(بررسی دستی)

شارژ

چراغ سبز

تقصیر

چراغ سبز خاموشه

تست عملکرد اضطراری

آزمون دستی

پیش فرض

تست اتوماتیک

قابل تنظیم

تست اتوماتیک

خطا/بررسی/وضعیت

دلیلش

وضعیت شاخص شارژ

باتري به طور کامل شارژ شده و فعال است

مصرف روزانه استاندارد




سبز جامد

شارژ باتری

شارژ اولیه / شارژ باتری





رنگ سبز روشن می شه یک ثانیه بعد از یک ثانیه

تست اتوماتیک 3 ساعت (هر 12 ماه)

تست خود دوره ای





رنگ سبز 3 ثانيه به 1 ثانيه قطع شده

تست اتوماتیک 5 دقیقه (هر 30 روز)

تست خود دوره ای





رنگ سبز در حال درخشش است

خطای تست مدت زمان

آزمون اتوماتیک شکست خورد





روشن شدن قرمز 0.5 ثانیه در 0.5 ثانیه

خطای LED

برق وصل نشده یا آسیب دیده/خراب شده








روشن شدن قرمز 2 ثانيه

باتری قطع شده/ ناقص

برق وصل نشده یا آسیب دیده/خراب شده




قرمز جامد

حفاظت اضطراری

حفاظت از شارژ بیش از حد باتری/افزایش عمیق

آره

حفاظت از ولتاژ بالا

آره

حفاظت از اضافه بار خروجی

آره

حفاظت از مدار کوتاه خروجی

آره

کار کردن

محیط زیست

دمای کار/رطوبت

0°C...+50°Cرطوبت:2٠٪-75%(بدون فشرده سازی)

دمای نگهداری/رطوبت

-5°C-35°C

مورد مکس. دمای Tc

75°C

امنیت

و EMC



ولتاژ مقاومت

3000خلاء 5mA 60s (مدخل L N خروجی SEC + SEC)

استاندارد ایمنی

EN61347-1، 60598-2-22,61347-2-7,62034

استاندارد EMC

EN55015، EN61000-3-2، EN61000-3-3

استاندارد باتری

UN38.3

الزامات حفاظت از محیط زیست

مطابق با RoHS

گواهینامه

CE

سایر محصولات

ورودی/خریدترمینالمشخصات

ترمینال مطبوعات سیم قطر: 0.5-0.75 mm2

رتبه بندی IP

IP20

نوع حفاظت

کلاس 2

نوع نصب

نصب داخلی

ابعاد نصب

146*30*22.5 میلی متر

الزامات بسته بندی

جعبه سفيد+راهنمای استفاده+کارتن و کارتونی بیرونی ((K=A)

وزن

75 گرام (راهبر)

طول عمر

5 سال@تا

يادداشت:

تمام پارامترها بر روی ولتاژ ورودی آزمایش می شوند۲۳۰VAC,دمای محیط 25 درجه سانتیگراد، مگر اینکه مشخص شود.

3ابعاد (واحد: میلی متر)

5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی 0

5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی 1

5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی 2

5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی 3





4. نمودار سیم کشی



5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی 4

یا

5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی 5

5.سوئیچ تست دستی و Autotest

5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی 6

6.آماده سازی سیم

5W LED Emergency Pack با مدت زمان 3 ساعت و دکمه تست دستی برای 5 سال گارانتی 7

  • نوع سیم جامد و یا رشته دار: 0.5 -0.75 mm2
  • برای دسترسی به و یا از سیم های از پایانه ها، استفاده از یک پیچ و تاب برای فشار دادن دکمه ها به پایین



7.دستورالعمل های آزمایشی و عملیاتی دستی

1) قبل از نصب، پین کوتاه تنظیم کنید: آزمون دستی.

2) سیم را بر اساس نمودار سیم کشی متصل کنید.

3) L، N قدرت در، سوئیچ بر S1. سپس چراغ بار روشن می شود، چراغ نشان دهنده راننده اضطراری سبز خواهد شد، منبع برق اضطراری به طور معمول شارژ خواهد شد.و چراغ بار خاموش می شود..

4) شبیه سازی اورژانسی: روشن کردن، چراغ بار روشن می شود، کلید را فشار دهید ((TEST SWITCH)) ، سپس به حالت اورژانسی تغییر دهید، چراغ نشان دهنده راننده اورژانسی خاموش می شود.سوئيچ رو آزاد کن ((تست سوئيچ)، سپس چراغ توسط راننده LED روشن می شود و چراغ شاخص روشن می شود.



8.تست اتوماتیک& دستورالعمل های عملیاتی

1) قبل از نصب، پین را برای آزمایش خودکار باز کنید.

2) سیم را بر اساس نمودار سیم کشی متصل کنید.

3) L، N قدرت در، شروع ساعت، و دوره ای خود تست. برای تعویض باتری، منبع برق را خاموش کنید، و Re-time.



9.اطلاعیه استفاده از باتری

1) باتری باید در شرایط استفاده عادی هر شش ماه یک بار شارژ و تخلیه شود.

2) به مدار متصل نشوید وقتی باتری استفاده نمی شود تا از تخلیه بیش از حد باتری به دلیل مصرف خود صفحه مدار جلوگیری شود.

3) لطفا باتری را هنگام نصب و استفاده از آن از منبع گرما دور نگه دارید و فقط اجازه دهید تا در محدوده دمای کاری خاصی استفاده شود.

4) باتری باید در یک محیط خنک و خشک نگهداری شود.

5) پس از مدت زمان طولانی ذخیره سازی، باتری هر 12 ماه به صورت مورد نیاز چرخه می شود.

6) برق AC خاموش است و ساعت 7 روز طول می کشد. برق را روشن کنید و دوباره زمان بندی کنید. برای جایگزینی باتری، منبع برق را خاموش کنید و دوباره زمان بندی کنید.
