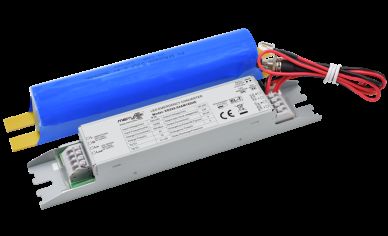

بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
محل منبع چین
نام تجاری Merrytek
گواهی CE, UKCA, UN38.3,MSDS
شماره مدل KE028-03AM180HE
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود
زمان تحویل 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت
شرایط پرداخت T/T یا Western Union
قابلیت ارائه 10000 عدد در ماه
جزئیات محصول
ولتاژ ورودی نامی 220-240Vac 50Hz /60Hz برق اضطراری 3W (قابل سفارشی سازی)
زمان اضطراری 180 دقیقه (ممکن است سفارشی شود) گارانتی 5 سال (باتری همراه)
ولتاژ خروجی بار 80-200Vdc دمای کاری 0℃~50℃
رتبه بندی IP IP20 نوع باتری LifePO4 6.4V 1800mAh
برجسته کردن

راننده اضطراری LED 3W,بسته اضطراری خود آزمایشی,راننده اضطراری 80-200Vdc

,

self test emergency pack

,

80-200Vdc emergency driver
پیام بگذارید
توضیحات محصول
بسته های اضطراری استاندارد و خود آزمایشی 3 وات با مدت زمان 3 ساعت و خروجی 80-200Vdc
خلاصه ی محصول

خروجی قدرت ثابت منبع برق اضطراری LED با طیف گسترده ای از ولتاژ خروجی، با تغییر رله ورودی و فناوری باتری LiFePO4 با عملکرد بالا.

  • تغییر رله ورودی
  • باطری با ایمنی بالا، عملکرد بالا و عمر طولانی LiFePO4
  • سیستم مدیریت باتری یکپارچه
  • بررسی دستی و انتخاب خود بررسی
پارامترهای فنی
مشخصات بخش شارژ
پارامتر KE028 02: 180 صبح سه صبح 180 دقيقه 04AM180HE 05AM180HE
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
جریان ورودی نامی 0.06A حداکثر @230Vac
جریان ورودی 10A ((عرض=100us 50% Ipeak) @230Vac (شروع سرد در بار کامل)
فاکتور قدرت ≥0.5@230Vac
قدرت ورودی <4W@230Vac
جریان شارژ باتری 200mA 200mA ۳۵۰mA ۳۵۰mA
زمان شارژ باتری حداکثر 24 ساعت
مشخصات قطعات اضطراری
پارامتر مشخصات
حالت کار حالت اضطراری
نوع بار LED
برق اضطراری 2W 2.5W 4W 5W
زمان اضطراری 3 ساعت
جریان خروجی بار 25-10mA. 31-12mA. 50-20mA. 57-23mA.
ولتاژ خروجی بار 80-200Vdc
مشخصات باتری
پارامتر مشخصات
LiFePO4 (قدرت باتری در 25 درجه سانتیگراد به زمان اضطراری می رسد) 6.4V 1.8Ah. 6.4V 1.8Ah. 6.4V 3.6Ah.
گارانتی باتری گارانتی 5 سال @5~60°C
الزامات استثنایی راننده
پارامتر مشخصات
جریان افزایش 8A
جریان ورودی 3A مکس
جریان خروجی 2A مکس
نور LED (بررسی دستی)
وضعیت شاخص
شارژ چراغ سبز
تقصیر چراغ سبز خاموشه
تست عملکرد اضطراری
نوع آزمایش تنظیمات
آزمون دستی پیش فرض
تست اتوماتیک قابل تنظیم
شاخص های تست اتوماتیک
خطا/بررسی/وضعیت دلیلش وضعیت شاخص شارژ
باتري به طور کامل شارژ شده و فعال است مصرف روزانه استاندارد سبز جامد
شارژ باتری شارژ اولیه / شارژ باتری رنگ سبز روشن می شه یک ثانیه بعد از یک ثانیه
تست اتوماتیک 3 ساعت (هر 12 ماه) تست خود دوره ای رنگ سبز 3 ثانيه به 1 ثانيه قطع شده
تست اتوماتیک 5 دقیقه (هر 30 روز) تست خود دوره ای رنگ سبز در حال درخشش است
خطای تست مدت زمان آزمون اتوماتیک شکست خورد روشن شدن قرمز 0.5 ثانیه در 0.5 ثانیه
خطای LED برق وصل نشده یا آسیب دیده/خراب شده روشن شدن قرمز 2 ثانيه - 2 ثانيه خاموش
باتری قطع شده/ ناقص برق وصل نشده یا آسیب دیده/خراب شده قرمز جامد
ویژگی های حفاظت اضطراری
نوع حفاظت در دسترس
حفاظت از شارژ بیش از حد باتری/افزایش عمیق آره
حفاظت از ولتاژ بالا آره
حفاظت از اضافه بار خروجی آره
حفاظت از مدار کوتاه خروجی آره
محیط عملیاتی
پارامتر مشخصات
دمای کار/رطوبت 0°C...+50°C، رطوبت: 20 تا 75 درصد (بدون تهویه)
دمای نگهداری/رطوبت -5°C-35°C
مورد مکس. دمای Tc ۷۵ درجه سانتیگراد
ایمنی و انطباق EMC
استاندارد/پارامتر مشخصات
ولتاژ مقاومت 3000Vac 5mA 60s ( ورودی "L N" - خروجی "SEC+ SEC-")
استاندارد ایمنی EN61347-1, 60598-2-22, 61347-2-7, 62034
استاندارد EMC EN55015، EN61000-3-2، EN61000-3-3
استاندارد باتری UN38.3
الزامات حفاظت از محیط زیست مطابق با RoHS
گواهینامه CE
مشخصات فیزیکی
پارامتر مشخصات
مشخصات ورودی/خرید (ترمینال/سیم کشی) ترمینال فشار، قطر سیم: 0.5-0.75mm2
رتبه بندی IP IP20
نوع حفاظت کلاس 2
نوع نصب نصب داخلی
ابعاد نصب 146×30×22.5 میلی متر
الزامات بسته بندی جعبه ی سفید + دستورالعمل استفاده + تابلو + کارتونی بیرونی (K=A)
وزن 75 گرام (راهبر)
طول عمر 5 سال @ Ta
ابعاد

نمودار ابعاد کیت تبدیل LED (واحد: میلی متر)

بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc 0

نمودار ابعاد باتری (واحد: میلی متر)

بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc 1
شکل A
بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc 2
شکل B
بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc 3
شکل ج
بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc 4
شکل D
نمودارهای سیم کشی

نمودار سیم کشی کیت تبدیل LED گزینه 1

بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc 5

یا

نمودار سیم کشی کیت تبدیل ال ای دی گزینه 2

بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc 6
مبادله دستی و خودکار مجموعه آزمایش
بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc 7
آماده سازی سیم
بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و خروجی 80-200Vdc 8
  • نوع سیم جامد یا رشته ای: 0.5 - 0.75mm2
  • برای دسترسی به و یا از سیم های از پایانه ها، استفاده از یک پیچ و تاب برای فشار دادن دکمه ها به پایین
دستورالعمل های آزمایشی و عملیاتی دستی
  1. قبل از نصب، پین کوتاه را تنظیم کنید: آزمون دستی.
  2. با توجه به نمودار سیم کشی، سیم را وصل کنید.
  3. L، N قدرت در، سوئیچ در S1. سپس چراغ بار روشن می شود، چراغ نشان دهنده راننده اضطراری سبز می شود، منبع برق اضطراری شارژ عادی است. سوئیچ S1 را خاموش کنید، و چراغ بار خاموش می شود.
  4. شبیه سازی اضطراری: روشن کردن، چراغ بار روشن می شود، روی سوئیچ فشار می آید (سوئیچ تست) ، سپس به حالت اضطراری تغییر می کند، چراغ نشان دهنده راننده اضطراری خاموش می شود.سوئیچ را رها کنید (سوئیچ تست)، سپس چراغ توسط راننده LED روشن می شود و چراغ شاخص روشن می شود.
دستورالعمل های تست و عملیات خودکار
  1. قبل از نصب، پین را باز کنید: تست خودکار.
  2. سیم را بر اساس نمودار سیم کشی متصل کنید. سوئیچ آزمایش در راننده اضطراری LED را جدا کنید.
  3. براي جايگزين کردن باتري، منبع برق رو خاموش کن و دوباره زمان بنداز
اطلاعیه استفاده از باتری
  • باتری باید هر شش ماه یکبار در شرایط استفاده عادی شارژ و تخلیه شود.
  • هنگامی که باتری در حال استفاده نیست، به مدار متصل نشوید تا از تخلیه بیش از حد باتری به دلیل مصرف خودکار صفحه مدار جلوگیری شود.
  • لطفا باتری را هنگام نصب و استفاده از آن از منبع گرما دور نگه دارید و فقط اجازه دهید تا در محدوده دمای کاری خاصی استفاده شود.
  • باتری باید در یک محیط خنک و خشک نگهداری شود.
  • پس از ذخیره سازی طولانی مدت، باتری هر 12 ماه به صورت مورد نیاز چرخه می شود.
  • برق AC خاموش شده و ساعت 7 روز طول می کشد. برق را روشن کنید و دوباره زمان بندی کنید. برای تعویض باتری، منبع برق را خاموش کنید و دوباره زمان بندی کنید.
توجه: تمام پارامترها با ولتاژ ورودی 230Vac و دمای محیط 25°C آزمایش می شوند، مگر اینکه مشخص شود.
