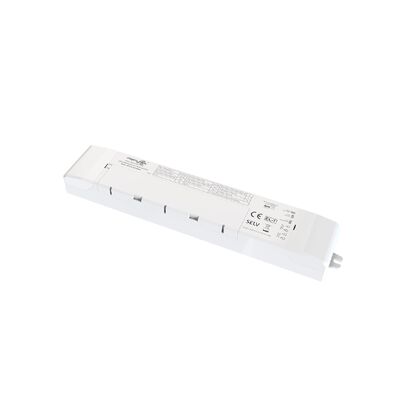

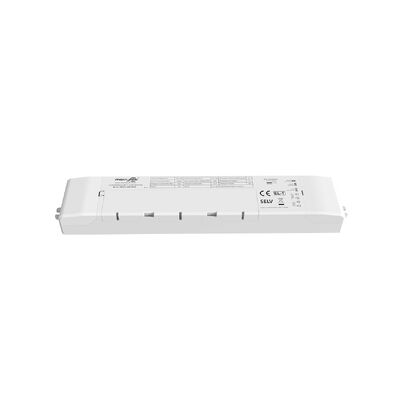

بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و 5 سال گارانتی
| محل منبع | چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE, UKCA, UN38.3, MSDS |
| شماره مدل | KE036-03AM180HB |
| مقدار حداقل تعداد سفارش | 100 |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود |
| زمان تحویل | 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت |
| شرایط پرداخت | T/T یا Western Union |
| قابلیت ارائه | 10000 عدد در ماه |
جزئیات محصول
| ولتاژ ورودی نامی | 220-240Vac 50Hz /60Hz | قدرت اضطراری | 3W (قابل سفارشی سازی) |
|---|---|---|---|
| زمان اضطراری | 180 دقیقه (ممکن است سفارشی شود) | گارانتی | 5 سال |
| ولتاژ خروجی بار | 10-60Vdc | دمای کاری | 0 ℃ ~ 50 ℃ |
| رتبه بندی IP | IP20 | نوع باتری | LifePO4 6.4V 1800mAh |
| برجسته کردن | راننده اضطراری LED 3W,بسته اضطراری خود آزمایشی,5 سال گارانتی راننده اورژانسی,self test emergency pack,5 year warranty emergency driver |
||
توضیحات محصول
بسته های اضطراری استاندارد و خود آزمایشی 3W با مدت زمان 3 ساعت و 5 سال گارانتی
خلاصه ی محصول
خروجی قدرت ثابت منبع برق اضطراری LED با ویژگی های ایمنی جامع و فناوری باتری LiFePO4 با دوام طولانی
- طیف گسترده ای از ولتاژ خروجی برای کاربردهای متنوع
- تغییر رله ورودی برای عملکرد قابل اعتماد
- باتری LiFePO4 با ایمنی بالا و عملکرد بالا با طول عمر طولانی
- سیستم مدیریت باتری یکپارچه
- در دسترس در پیک اضطراری استاندارد و خود آزمایشی
مشخصات فنی
پارامترهای شارژ
| شماره مدل | KE036-03AM180HB |
| ولتاژ ورودی نامی | 220-240Vac 50Hz/60Hz |
| جریان ورودی نامی | 0.06A حداکثر @230Vac |
| جریان ورودی | 10A ((عرض=100us 50% Ipeak) @230Vac (شروع سرد در بار کامل) |
| فاکتور قدرت | ≥0.5@230Vac |
| قدرت ورودی | <4W@230Vac |
| جریان شارژ باتری | حداکثر 250mA |
| زمان شارژ باتری | حداکثر 24 ساعت |
پارامترهای اضطراری
| حالت کار | حالت اضطراری |
| نوع بار | LED |
| برق اضطراری | 2.5W |
| زمان اضطراری | 3 ساعت |
| جریان خروجی بار | 250-40mA |
| ولتاژ خروجی بار | 10-60Vdc |
| باتری | LiFePO4 6.4V 1.8Ah (قدرت در زمان اضطراری در 25°C) |
| گارانتی باتری | 5 سال @ 25°C |
الزامات راننده
| جریان افزایش | 8A |
| جریان ورودی | 3A مکس |
| جریان خروجی | 2A مکس |
نشان دادن LED و تست اتوماتیک
| وضعیت و شرایط | دلیلش | وضعیت شاخص |
|---|---|---|
| باتری به طور کامل شارژ شده و فعال است | مصرف روزانه استاندارد | سبز جامد |
| شارژ باتری | شارژ اولیه / شارژ باتری | رنگ سبز روشن می شه یک ثانیه بعد از یک ثانیه |
| تست اتوماتیک 3 ساعت (هر 12 ماه) | تست خود دوره ای | رنگ سبز 3 ثانيه به 1 ثانيه قطع شده |
| تست اتوماتیک 5 دقیقه (هر 30 روز) | تست خود دوره ای | رنگ سبز در حال درخشش است |
| خطای تست مدت زمان | آزمون اتوماتیک شکست خورد | روشن شدن قرمز 0.5 ثانیه در 0.5 ثانیه |
| خطای LED | برق وصل نشده یا آسیب دیده/خراب شده | روشن شدن قرمز 2 ثانيه - 2 ثانيه خاموش |
| باتری قطع شده/ ناقص | برق وصل نشده یا آسیب دیده/خراب شده | قرمز جامد |
ویژگی های حفاظت
| حفاظت از شارژ بیش از حد باتری/افزایش عمیق | آره |
| حفاظت از ولتاژ بالا | آره |
| حفاظت از اضافه بار خروجی | آره |
| حفاظت از مدار کوتاه خروجی | آره |
محیط عملیاتی
| دمای کار/رطوبت | 0°C...+50°C، رطوبت:20%-75% (بدون تهویه) |
| دمای نگهداری/رطوبت | -5°C-35°C |
| حداکثر درجه حرارت (Tc) | ۷۵ درجه سانتیگراد |
ایمنی و انطباق
| ولتاژ مقاومت | 3000Vac 5mA 60s ( ورودی "L N" - خروجی "SEC+ SEC-") |
| استاندارد ایمنی | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| استاندارد EMC | EN55015، EN61000-3-2، EN61000-3-3 |
| استاندارد باتری | UN38.3 |
| حفاظت از محیط زیست | مطابق با RoHS |
| گواهینامه | CE |
مشخصات فیزیکی
| مشخصات ترمینال ورودی/سیم کشی | ترمینال فشار، قطر سیم: 0.75- 2.5mm2 |
| مشخصات ترمینال خروجی/سیم کشی | ترمینال فشار، قطر سیم: 0.75- 1.5mm2 |
| رتبه بندی IP | IP20 |
| نوع حفاظت | کلاس دوم |
| نوع نصب | تاسیسات مستقل |
| ابعاد نصب | ۲۳۲×۴۵×۲۵ میلی متر |
| الزامات بسته بندی | جعبه ی سفید + دستورالعمل استفاده + تابلو + کارتونی بیرونی (K=A) |
| وزن | 208±5g |
| طول عمر | 5 سال @ Ta |
تمام پارامترها با ولتاژ ورودی 230VAC و دمای محیط 25°C آزمایش می شوند، مگر اینکه خلاف آن مشخص شود.
ابعاد محصول
نمودارهای سیم کشی
شکل A: اتصال به راننده LED و ماژول LED
شکل B: اتصال مستقیم با ماژول LED
شکل C: پیکربندی حلقه وارد و خارج با ماژول LED
شکل D: اتصال جایگزین با راننده LED و ماژول LED
پیکربندی حالت تست
| حالت تست | J1 تنظیم |
|---|---|
| تست اتوماتیک | |
| آزمون دستی | |
دستورالعمل های عملیاتی آزمون دستی
- قبل از نصب، تنظیم پین کوتاه: آزمون دستی
- سیم را بر اساس نمودار سیم کشی متصل کنید
- L، N قدرت بر روی، سوئیچ بر روی S1. سپس چراغ بار روشن می شود، چراغ نشان دهنده راننده اضطراری سبز می شود، منبع برق اضطراری شارژ عادی است. خاموش کنید سوئیچ S1؛ چراغ بار خاموش می شود
- شبیه سازی اضطراری: روشن کردن، چراغ بار روشن می شود، روی سوئیچ فشار می آید (سوئیچ تست) ، سپس به حالت اضطراری تغییر می کند، چراغ نشان دهنده راننده اضطراری خاموش می شود.سوئیچ را رها کنید (سوئیچ تست)، سپس چراغ توسط راننده LED تغذیه می شود، نور شاخص روشن می شود
دستورالعمل های عملکرد تست اتوماتیک
- قبل از نصب، باز کردن پین: تست خودکار
- سیم را با توجه به نمودار سیم کشی متصل کنید. سوئیچ تست در راننده اضطراری LED را بردارید
- L، N قدرت در، شروع ساعت، و خود آزمون دوره ای. برای تعویض باتری، خاموش کردن منبع برق، و دوباره زمان
اطلاعیه استفاده از باتری
- باتری باید هر شش ماه یک بار در شرایط استفاده عادی شارژ و تخلیه شود.
- در صورت عدم استفاده از باتری به مدار متصل نشوید تا از تخلیه بیش از حد باتری به دلیل مصرف خود صفحه مدار جلوگیری شود.
- لطفاً باتری را هنگام نصب و استفاده از آن از منبع گرما دور نگه دارید و فقط اجازه استفاده از آن را در محدوده دمای کاری خاصی داشته باشید.
- باتری باید در یک محیط خنک و خشک نگهداری شود
- پس از ذخیره سازی طولانی مدت، باتری هر 6 ماه یکبار در صورت نیاز چرخه می شود
- برق AC خاموش است و ساعت برای 7 روز طول می کشد. برق و زمان مجدد. برای جایگزینی باتری، منبع برق را خاموش کنید، و زمان مجدد
