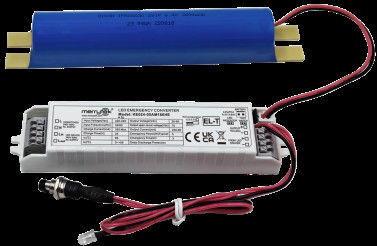

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED

  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
محل منبع چین
نام تجاری Merrytek
گواهی CE, UKCA, UN38.3, MSDS
شماره مدل KE024-04AM180HE
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود
زمان تحویل 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما.
شرایط پرداخت T/T یا Western Union
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ ورودی نامی 220-240Vac 50Hz /60Hz برق اضطراری 4W (می توان سفارشی سازی کرد)
زمان اضطراری 180 دقیقه (می توان سفارشی کرد) تضمین 5 سال
ولتاژ خروجی بار 20-60Vdc دمای کاری 0℃~50℃
رتبه Ip IP20 نوع باتری LifePo4 6.4V 3600mAh
پیام بگذارید
توضیحات محصول

5 سال گارانتی درایور اضطراری LED 4 وات 3 ساعته با باتری LiFePO4 خروجی 20-60Vdc برای چراغ باتن LED





1. شرح

1) منبع تغذیه اضطراری LED با توان ثابت با محدوده ولتاژ خروجی گسترده.

2) سوئیچینگ رله ورودی.
3) ایمنی بالا، عملکرد بالا، باتری LifePO4 با عمر طولانی.
4) با مدیریت باتری.

5) انتخاب تست دستی و تست خودکار.





2. پارامترها



بخش شارژ KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
جریان ورودی نامی 0.06A حداکثر @230Vac
جریان هجومی ورودی 10A(Twidth=100us 50% Ipeak )@230Vac(شروع سرد در بار کامل)
ضریب توان ≥0.5@230Vac
توان ورودی <4W@230Vac
جریان شارژ باتری 250mA 250mA 350mA 350mA
زمان شارژ باتری حداکثر 24 ساعت
بخش اضطراری حالت عملکرد حالت اضطراری
نوع بار LED
توان اضطراری 2W 2.5W 4W 5W
زمان اضطراری 3 ساعت
جریان خروجی بار 100-30mA 125-41mA 200-65mA 250-80mA
ولتاژ خروجی بار 20-60Vdc
باتری LifePO4(ظرفیت باتری با زمان اضطراری در 25 درجه سانتیگراد مطابقت دارد) 6.4V 1.8Ah 6.4V 1.8Ah 6.4V 3.6Ah 6.4V 3.6Ah
گارانتی باتری 5 سال گارانتی @5~60 درجه سانتیگراد.
الزامات درایور استثنایی جریان هجومی 8A
جریان ورودی حداکثر 3A
جریان خروجی حداکثر 2A
نشانگر LED
(تست دستی)		 شارژ چراغ سبز
خطا چراغ سبز خاموش
تست عملکرد اضطراری تست دستی پیش فرض
تست خودکار قابل تنظیم
تست خودکار خطا/تست / وضعیت دلیل وضعیت نشانگر شارژ
باتری کاملاً شارژ شده و عملیاتی است استفاده روزانه استاندارد
سبز ثابت
شارژ باتری شارژ اولیه/شارژ مجدد باتری
سبز چشمک زن 1 ثانیه روشن 1 ثانیه خاموش
تست خودکار 3 ساعت (هر 12 ماه) خودآزمایی دوره ای
سبز چشمک زن 3 ثانیه روشن 1 ثانیه خاموش
تست خودکار 5 دقیقه (هر 30 روز) خودآزمایی دوره ای
سبز چشمک زن 3 ثانیه روشن 3 ثانیه خاموش
خطای تست مدت زمان تست خودکار ناموفق بود
قرمز چشمک زن 0.5 ثانیه روشن 0.5 ثانیه خاموش
خطای LED متصل نیست یا آسیب دیده/خراب است
قرمز چشمک زن 2 ثانیه روشن وndash; 2 ثانیه خاموش
باتری قطع شده/خراب متصل نیست یا آسیب دیده/خراب است
قرمز ثابت
حفاظت اضطراری محافظت از شارژ بیش از حد/دشارژ عمیق باتری بله
محافظت از ولتاژ بیش از حد خروجی بله
محافظت از اضافه بار خروجی بله
محافظت از اتصال کوتاه خروجی بله

عملکرد

محیط

 دمای کارکرد/رطوبت 0 درجه سانتیگراد…+50 درجه سانتیگراد، رطوبت: 20%-75% (بدون تراکم)
دمای نگهداری/رطوبت -5 درجه سانتیگراد-35 درجه سانتیگراد
حداکثر دمای محفظه (Tc) 75 درجه سانتیگراد

ایمنی

و EMC



 ولتاژ مقاومت 3000Vac 5mA 60s (ورودی “L N” – خروجی “SEC+ SEC-)
استاندارد ایمنی EN61347-1, 60598-2-22, 61347-2-7, 62034
استاندارد EMC EN55015, EN61000-3-2, EN61000-3-3
استاندارد باتری UN38.3
الزامات حفاظت از محیط زیست مطابق با RoHS
گواهینامه CE
موارد دیگر مشخصات ورودی/خروجی (ترمینال/سیم کشی) ترمینال فشار، قطر سیم: 0.5- 0.75 میلی متر مربع
رتبه IP IP20
نوع حفاظت کلاس 2
نوع نصب نصب داخلی
ابعاد نصب 146*30*22.5mm
الزامات بسته بندی جعبه سفید + دفترچه راهنما + تخته + کارتن بیرونی (K=A)
وزن 75 گرم (درایور)
طول عمر 5 سال @Ta

یادداشت:

تمام پارامترها در ولتاژ ورودی 230VAC، دمای محیط 25 درجه سانتیگراد آزمایش شده اند، مگر اینکه خلاف آن ذکر شده باشد.

3. ابعاد باتری (واحد: میلی متر)

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED 0

                                             شکل A.

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED 1

                                             شکل B.

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED 2

                                               شکل C.

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED 3

                                               شکل D.



4. ابعاد مبدل

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED 4









5. نمودار سیم کشی

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED 5



یا

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED 6





































6. سوئیچ تست دستی و خودکار

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED 7

7. آماده سازی سیم

5 سال گارانتی 4W 3 ساعت راننده اضطراری LED با باتری LiFePO4 20-60Vdc خروجی برای باتن LED 8

  • نوع سیم جامد یا رشته ای: 0.5 -0.75 میلی متر مربع
  • برای دسترسی یا برداشتن سیم ها از ترمینال ها، از پیچ گوشتی برای فشار دادن دکمه ها به پایین استفاده کنید



8. دستورالعمل های تست دستی و عملکرد

1) قبل از نصب، پین کوتاه را تنظیم کنید: تست دستی.

2) سیم را مطابق نمودار سیم کشی وصل کنید.

3) L، N روشن، S1 را روشن کنید. سپس لامپ بار روشن می شود، چراغ نشانگر درایور اضطراری سبز می شود، منبع تغذیه اضطراری به طور معمول شارژ می شود. سوئیچ S1 را خاموش کنید و لامپ بار خاموش می شود.

4) شبیه سازی اضطراری: روشن کنید، لامپ بار روشن می شود، سوئیچ (سوئیچ تست) را فشار دهید، سپس به حالت اضطراری بروید، چراغ نشانگر درایور اضطراری خاموش می شود. سوئیچ (سوئیچ تست) را رها کنید، سپس لامپ توسط درایور LED تغذیه می شود، چراغ نشانگر روشن می شود.



9. تست خودکارو دستورالعمل های عملیاتی

1) قبل از نصب، پین را برای تست خودکار باز کنید.

2) سیم را مطابق نمودار سیم کشی وصل کنید.

3) L، N روشن، ساعت را شروع کنید و خودآزمایی دوره ای را انجام دهید. برای تعویض باتری، منبع تغذیه را خاموش کنید، دوباره زمان بندی کنید.



10. اطلاعیه کاربرد باتری

1) باتری باید در شرایط استفاده عادی نیمه سالانه شارژ و دشارژ شود.

2) هنگامی که باتری استفاده نمی شود، به مدار وصل نکنید تا از تخلیه بیش از حد باتری به دلیل مصرف خود مدار جلوگیری شود.

3) لطفاً باتری را هنگام نصب و استفاده از منبع حرارت دور نگه دارید و فقط مجاز به استفاده از آن در محدوده دمای کاری مشخص هستید.

4) باتری باید در محیطی خنک و خشک نگهداری شود.

5) پس از مدت زمان طولانی نگهداری، باتری هر 12 ماه یکبار طبق نیاز چرخه می شود.

6) برق AC خاموش است و ساعت 7 روز طول می کشد. روشن کنید و دوباره زمان بندی کنید. برای تعویض باتری، منبع تغذیه را خاموش کنید، دوباره زمان بندی کنید.
