3.7V 2000mAh ثابت آزمون دستی قدرت 1W برق LED اضطراری با باتری لیتیوم یون

محل منبع چین
نام تجاری Kreatpower
گواهی CE
شماره مدل KE002-01M180KB1
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود
زمان تحویل 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما.
شرایط پرداخت T/T یا Western Union
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ ورودی نامی 220-240Vac 50Hz /60Hz برق اضطراری 1W (قابل سفارشی سازی)
زمان اضطراری 180 دقیقه (ممکن است سفارشی شود) تضمین 5 سال @Ta (باتری شامل نمی شود)
ولتاژ خروجی بار 20-60Vdc دمای کاری 0℃~50℃
رتبه Ip IP20 نوع باتری لیتیوم یون
پیام بگذارید
توضیحات محصول

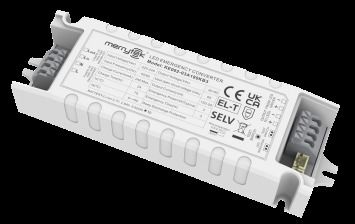

3.7V 2000mAh تست دستی توان ثابت 1W منبع تغذیه اضطراری LED با باتری لیتیوم یونی داخلی





1. شرح



1) محدوده ولتاژ خروجی گسترده: منبع تغذیه اضطراری ما محدوده ولتاژ خروجی گسترده ای را ارائه می دهد که امکان سازگاری یکپارچه با انواع وسایل روشنایی LED را فراهم می کند. بدون توجه به نوسانات ولتاژ یا تغییرات در تنظیمات روشنایی خود، از روشنایی بدون وقفه لذت ببرید.
2) سوئیچینگ رله ورودی/خروجی: با سوئیچینگ رله ورودی و خروجی هوشمند، منبع تغذیه ما به طور یکپارچه بین حالت های عادی و اضطراری جابجا می شود. این امر یک سوئیچینگ روان و خودکار به حالت اضطراری را در هنگام قطع برق های غیرمنتظره تضمین می کند و روشنایی بدون وقفه را در مواقعی که بیشتر مورد نیاز است، فراهم می کند.
3) جمع و جور و آسان برای نصب: منبع تغذیه ما با در نظر گرفتن راحتی طراحی شده است، دارای یک باتری داخلی است و از یک فرم فاکتور جمع و جور برخوردار است. اندازه کوچک آن نصب را بدون دردسر می کند و امکان قرارگیری انعطاف پذیر در سیستم روشنایی شما را فراهم می کند.
4) عملکردهای حفاظتی متعدد: با اطمینان خاطر بدانید که منبع تغذیه ما به طیف وسیعی از ویژگی های حفاظتی مجهز است. این شامل حفاظت از شارژ بیش از حد باتری است که از آسیب ناشی از شارژ بیش از حد جلوگیری می کند، و همچنین حفاظت از تخلیه بیش از حد برای افزایش عمر باتری. علاوه بر این، حفاظت از اتصال کوتاه خروجی ایمنی وسایل روشنایی شما را تضمین می کند.





2. پارامترها

بخش شارژ KE002 01M / 01A180KB1 02M / 02A180KB 03M / 03A180KB3
ولتاژ ورودی نامی 220-240Vac 50Hz /60Hz
جریان ورودی نامی 0.06A Max. @230Vac
جریان هجومی ورودی 15A(twidth=100uS 50% Ipeak )@230Vac(شروع سرد در بار کامل)
ضریب توان ≥0.5@230Vac
توان ورودی <3W@230Vac
جریان شارژ باتری (حداکثر) 240mA
زمان شارژ باتری حداکثر 24 ساعت
بخش اضطراری حالت عملکرد حالت اضطراری
نوع بار LED
توان اضطراری 1W 2W 3W
زمان اضطراری 3 ساعت
جریان خروجی بار 50-15mA 100-30mA 150-50mA
ولتاژ خروجی بار 20-60VDC
باتری لیتیوم یونی (ظرفیت باتری با زمان اضطراری در 25 درجه سانتیگراد مطابقت دارد) 3.7V 2000mAh 3.7V 2600mAh
گارانتی باتری 1 سال گارانتی، 2 سال عمر طراحی.
الزامات درایور استثنایی جریان هجومی 8A
جریان ورودی 1A Max.
جریان خروجی 8A
نشانگر LED شارژ چراغ سبز
خطا چراغ قرمز
تست عملکرد اضطراری تست دستی بله
تست خودکار KE002-01A180KB1 / KE002-02A180KB / KE002-03A180KB3
تست خودکار خطا/تست / وضعیت دلیل وضعیت نشانگر شارژ
باتری کاملاً شارژ شده و عملیاتی است استفاده روزانه استاندارد سبز ثابت
شارژ باتری شارژ اولیه/شارژ مجدد باتری



سبز چشمک زن 1 ثانیه روشن 1 ثانیه خاموش

تست خودکار 1 ساعت (هر 12 ماه) خودآزمایی دوره ای سبز چشمک زن 3 ثانیه روشن 1 ثانیه خاموش

تست خودکار 5 دقیقه (هر 30 روز) خودآزمایی دوره ای سبز چشمک زن 3 ثانیه روشن 3 ثانیه خاموش

خطای تست مدت زمان در تست سالانه 1 ساعته ناموفق بود قرمز چشمک زن 0.5 ثانیه روشن 0.5 ثانیه خاموش

خطای LED متصل نشده یا آسیب دیده/خراب قرمز چشمک زن 2 ثانیه روشن – 2 ثانیه خاموش

باتری قطع شده/خراب متصل نشده یا آسیب دیده/خراب قرمز ثابت

حفاظت اضطراری حفاظت از شارژ بیش از حد/تخلیه عمیق باتری بله
حفاظت از ولتاژ بیش از حد خروجی بله
حفاظت از اضافه بار خروجی بله
حفاظت از اتصال کوتاه خروجی بله

عملکرد

محیط

دمای/رطوبت عملیاتی 0℃…+50℃، رطوبت 20%-75% (بدون تراکم)
دمای/رطوبت ذخیره سازی -5℃-35℃
حداکثر دمای محفظه (Tc) 75℃

ایمنی

و EMC

ولتاژ مقاومت 3000Vac 5mA 60S (ورودی “L N” – خروجی “SEC+ SEC-)
استاندارد ایمنی EN61347-1, EN61347-2-7
استاندارد EMC EN55015, EN61000-3-2, EN61000-3-3
استاندارد باتری UN38.3
الزامات حفاظت از محیط زیست مطابق با RoHS
گواهینامه CE
سایر موارد مشخصات ورودی/خروجی (ترمینال/سیم کشی) ترمینال پرس، قطر سیم 0.5-0.75 میلی متر2
رتبه IP IP20
نوع حفاظت کلاس 2
نوع نصب نصب داخلی
ابعاد نصب 137*42*22mm
الزامات بسته بندی جعبه سفید + دفترچه راهنما + تخته + کارتن بیرونی (K=A)
سایر موارد وزن: منبع تغذیه اضطراری 105 گرم
طول عمر 5 سال @Ta (باتری شامل نمی شود)
یادداشت ها: تمام پارامترها در ولتاژ ورودی 230Vac، دمای محیط 25 درجه سانتیگراد آزمایش شده اند، مگر اینکه خلاف آن مشخص شده باشد.

3. ابعاد (واحد: میلی متر)





3.7V 2000mAh ثابت آزمون دستی قدرت 1W برق LED اضطراری با باتری لیتیوم یون 0

4. سیم کشی



3.7V 2000mAh ثابت آزمون دستی قدرت 1W برق LED اضطراری با باتری لیتیوم یون 1



5 . دستورالعمل های تست دستی و عملکرد

1) سیم را مطابق نمودار سیم کشی وصل کنید.

2). L, N روشن، S1 را روشن کنید. سپس لامپ بار روشن می شود، چراغ نشانگر درایور اضطراری سبز می شود، منبع تغذیه اضطراری به طور معمول شارژ می شود. S1 را خاموش کنید و لامپ بار خاموش می شود.

3) شبیه سازی اضطراری: روشن کنید، لامپ بار روشن می شود، کلید (TEST SWITCH) را فشار دهید، سپس به حالت اضطراری بروید و چراغ نشانگر درایور اضطراری خاموش می شود. کلید (TEST SWITCH) را رها کنید، سپس لامپ توسط درایور LED تغذیه می شود و چراغ نشانگر روشن می شود.

4). قطع برق و دوباره تماس بگیرید، پدیده باید مشابه یک حالت اضطراری شبیه سازی شده باشد.

5) تست ماهانه خودکار: هنگامی که منبع تغذیه اضطراری به مدت یک ماه به برق متصل است، اگر هیچ حالت اضطراری انسانی یا اضطراری ناشی از قطع برق وجود نداشته باشد، منبع تغذیه اضطراری به طور خودکار هر ماه به مدت 5 دقیقه یک حالت اضطراری را انجام می دهد (چراغ سبز در فواصل کوتاه چشمک می زند). پس از پایان تست ماه، شارژ معمولی انجام می شود (چراغ نشانگر روشن می شود). در صورت بروز یک حالت اضطراری انسانی یا یک حالت اضطراری به دلیل قطع برق، تایمر از صفر شروع می شود تا زمانی که وارد چرخه تست ماهانه شود.

6) تست سالانه خودکار (1 سال/بار): هنگامی که منبع تغذیه اضطراری به مدت 12 ماه به برق متصل است و هیچ حالت اضطراری انسانی یا اضطراری به دلیل قطع برق وجود ندارد، منبع تغذیه اضطراری به طور خودکار یک تخلیه عمیق اضطراری را یک بار در هر 12 ماه انجام می دهد (چراغ سبز به آرامی چشمک می زند). پس از تست سالانه، شارژ معمولی انجام می شود (چراغ نشانگر روشن می شود). در صورت بروز یک حالت اضطراری انسانی یا یک حالت اضطراری به دلیل قطع برق، تایمر از صفر شروع می شود تا زمانی که وارد چرخه تست سالانه شود.



6. اطلاعیه کاربرد باتری

1) باتری باید در شرایط استفاده عادی نیمه سالانه شارژ و دشارژ شود.

2) هنگامی که باتری استفاده نمی شود، به مدار متصل نشوید تا از تخلیه بیش از حد باتری به دلیل مصرف خود مدار جلوگیری شود.

3) لطفاً هنگام نصب و استفاده از باتری، آن را از منبع حرارت دور نگه دارید و فقط مجاز به استفاده از آن در محدوده دمای کاری مشخص هستید.

4) باتری باید در محیطی خنک و خشک نگهداری شود.

5) پس از مدت زمان طولانی ذخیره سازی، باتری هر 6 ماه یکبار طبق نیاز چرخه می شود.
