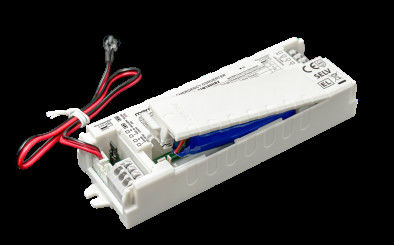

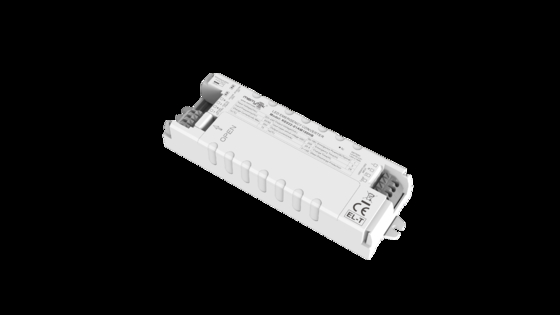

2W 3 ساعت باتری اضطراری LED پشتیبان گیری خود آزمون و آزمون دستی قابل تغییر با باتری لیتیوم یون ساخته شده

  • 2W 3hours LED Emergency Battery Backup Self Test & Manual Test Switchable With Li-ion battery built-in
  • 2W 3hours LED Emergency Battery Backup Self Test & Manual Test Switchable With Li-ion battery built-in
Place of Origin China
نام تجاری Merrytek
گواهی CE, UKCA, UN38.3, MSDS
Model Number KE022-02AM180KB
Minimum Order Quantity 100
قیمت قابل مذاکره
Packaging Details Packed in bubble bag firstly, and then reinforced with carton for outer packing
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T or Western Union
Supply Ability 10,000pcs per month

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
Rated Input Voltage 220-240Vac 50Hz /60Hz Emergency power 2-3W(Can be customized)
Emergency Time 180min (Can be customized) Warranty 5 Years( battery 3 years)
Load output voltage 20-60Vdc Working temprature 0℃~50℃
IP Rating IP20 Battery type Li-ion 3.7V 2600mAh
برجسته کردن

باطري اضطراري 3 ساعته,باتری اضطراری LED 2W,پشتیبان باتری اضطراری LED

,

2W Led Emergency Battery

,

LED Emergency Battery Backup
پیام بگذارید
توضیحات محصول

2W 3hours LED پشتیبان باتری اضطراری خودآزمایی و سوئیچ تست دستی قابل تعویض با باتری لیتیوم یونی داخلی





1. شرح



1) منبع تغذیه اضطراری LED با خروجی توان ثابت با محدوده ولتاژ خروجی گسترده.
2) سوئیچینگ رله ورودی.
3) با عملکردهای حفاظتی متعدد: محافظت از شارژ بیش از حد باتری، تخلیه بیش از حد و محافظت از اتصال کوتاه خروجی.

4) خودآزمایی و سوئیچ تست دستی قابل تعویض





2. پارامترها

بخش شارژ KE022- 02AM180KB
ولتاژ ورودی نامی 220-240Vac 50Hz /60Hz
جریان ورودی نامی 0.06A Max. @230Vac
جریان هجومی ورودی 15A(twidth=100uS 50% Ipeak )@230Vac(Cold start at full load )
ضریب توان ≥0.5@230Vac
توان ورودی <3W
جریان شارژ باتری (حداکثر) 200mA
زمان شارژ باتری 24 ساعت حداکثر.
بخش اضطراری حالت عملیاتی حالت اضطراری
نوع بار LED
توان اضطراری 2W
زمان اضطراری 3 ساعت
جریان خروجی بار 100-30mA
ولتاژ خروجی بار 20-60VDC
باتری لیتیوم یونی (ظرفیت باتری با زمان اضطراری در 25 درجه سانتیگراد مطابقت دارد) 3.7V 2600mAh
گارانتی باتری 3 سال گارانتی
الزامات درایور استثنایی جریان هجومی 8A
جریان ورودی 3 A Max.
جریان خروجی 2A
نشانگر LED شارژ چراغ سبز
خطا چراغ سبز خاموش
تست عملکرد اضطراری تست دستی پین کوتاه
خودآزمایی پین باز
تست خودکار خطا/تست / وضعیت دلیل وضعیت نشانگر شارژ
باتری کاملاً شارژ شده و عملیاتی است استفاده روزانه استاندارد
سبز ثابت
شارژ باتری شارژ اولیه/شارژ مجدد باتری
سبز چشمک زن 1 ثانیه روشن 1 ثانیه خاموش
تست خودکار 3 ساعت (هر 12 ماه) خودآزمایی دوره ای
سبز چشمک زن 3 ثانیه روشن 1 ثانیه خاموش
تست خودکار 5 دقیقه (هر 30 روز) خودآزمایی دوره ای
سبز چشمک زن 3 ثانیه روشن 3 ثانیه خاموش
خطای تست مدت زمان در تست سالانه 3 ساعته ناموفق بود
قرمز چشمک زن 0.5 ثانیه روشن 0.5 ثانیه خاموش
خطای LED متصل نشده یا آسیب دیده/خراب
قرمز چشمک زن 2 ثانیه روشن – 2 ثانیه خاموش
باتری قطع شده/خراب متصل نشده یا آسیب دیده/خراب
قرمز ثابت
حفاظت اضطراری محافظت از شارژ بیش از حد/تخلیه عمیق باتری بله
محافظت از ولتاژ بیش از حد خروجی بله
محافظت از اضافه بار خروجی بله
محافظت از اتصال کوتاه خروجی بله

عملکرد

محیط

 دمای/رطوبت عملیاتی 0℃…+50℃ رطوبت; 20%-75%(بدون تراکم)
دمای/رطوبت ذخیره سازی -5℃-35℃
حداکثر دمای محفظه (Tc) 75℃

ایمنی

& EMC

 ولتاژ مقاومت 3000Vac 5mA 60s (Input “L N” – output “SEC+ SEC-)
استاندارد ایمنی EN61347-1, 60598-2-22, 61347-2-7, 62034
استاندارد EMC EN55015, EN61000-3-2, EN61000-3-3
استاندارد باتری UN38.3
الزامات حفاظت از محیط زیست مطابق با RoHS
گواهینامه CE
سایر موارد مشخصات ورودی/خروجی (ترمینال/سیم کشی) ترمینال فشاری، قطر سیم: 0.5-0.75mm2
درجه IP IP20
نوع حفاظت کلاس 2
نوع نصب نصب داخلی
ابعاد نصب 134*42*22mm
الزامات بسته بندی جعبه سفید + دفترچه راهنما + تخته + کارتن بیرونی (K=A)
وزن: منبع تغذیه اضطراری 122±5g
طول عمر 5 سال @Ta (باتری شامل نمی شود)

یادداشت:

تمام پارامترها در ولتاژ ورودی 230Vac، دمای محیط 25 درجه سانتیگراد آزمایش شده اند، مگر اینکه خلاف آن مشخص شده باشد.



3. ابعاد (واحد: میلی متر)



2W 3 ساعت باتری اضطراری LED پشتیبان گیری خود آزمون و آزمون دستی قابل تغییر با باتری لیتیوم یون ساخته شده 0



4. نمودار سیم کشی



2W 3 ساعت باتری اضطراری LED پشتیبان گیری خود آزمون و آزمون دستی قابل تغییر با باتری لیتیوم یون ساخته شده 1

یا

2W 3 ساعت باتری اضطراری LED پشتیبان گیری خود آزمون و آزمون دستی قابل تغییر با باتری لیتیوم یون ساخته شده 2

5. سوئیچ تست دستی و خودکار

2W 3 ساعت باتری اضطراری LED پشتیبان گیری خود آزمون و آزمون دستی قابل تغییر با باتری لیتیوم یون ساخته شده 3

6. آماده سازی سیم

2W 3 ساعت باتری اضطراری LED پشتیبان گیری خود آزمون و آزمون دستی قابل تغییر با باتری لیتیوم یون ساخته شده 4

  • نوع سیم جامد یا رشته ای: 0.5 -0.75mm2
  • برای دسترسی یا برداشتن سیم ها از ترمینال ها، از یک پیچ گوشتی برای فشار دادن دکمه ها به پایین استفاده کنید



7. دستورالعمل های تست دستی و عملیات

1) قبل از نصب، پین کوتاه را تنظیم کنید: تست دستی.

2) سیم را مطابق با نمودار سیم کشی وصل کنید.

3) L، N روشن، S1 را روشن کنید. سپس لامپ بار روشن می شود، چراغ نشانگر درایور اضطراری سبز می شود، منبع تغذیه اضطراری به طور معمول شارژ می شود. سوئیچ S1 را خاموش کنید و لامپ بار خاموش می شود.

4) شبیه سازی اضطراری: روشن کنید، لامپ بار روشن می شود، سوئیچ (TEST SWITCH) را فشار دهید، سپس به حالت اضطراری بروید، چراغ نشانگر درایور اضطراری خاموش می شود. سوئیچ (TEST SWITCH) را رها کنید، سپس لامپ توسط درایور LED تغذیه می شود و چراغ نشانگر روشن می شود.



8. تست خودکار & دستورالعمل های عملیات

1) قبل از نصب، پین باز را تنظیم کنید: تست خودکار.

2) سیم را مطابق با نمودار سیم کشی وصل کنید.

3) L، N روشن، ساعت را شروع کنید و خودآزمایی دوره ای را انجام دهید. برای تعویض باتری، منبع تغذیه را خاموش کنید، دوباره زمان بندی کنید.



9. اطلاعیه کاربرد باتری

1) باتری باید به صورت نیمه سالانه در شرایط استفاده عادی شارژ و دشارژ شود.

2) هنگامی که از باتری استفاده نمی شود، به مدار متصل نشوید تا از تخلیه بیش از حد باتری به دلیل مصرف خود مدار جلوگیری شود.

3) لطفاً هنگام نصب و استفاده از باتری، آن را از منبع حرارت دور نگه دارید و فقط مجاز به استفاده از آن در محدوده دمای کاری مشخص هستید.

4) باتری باید در محیطی خنک و خشک نگهداری شود.

5) پس از مدت زمان طولانی نگهداری، باتری هر 12 ماه یکبار طبق نیاز چرخه می شود.

6) برق AC خاموش است و ساعت 7 روز طول می کشد، روشن کنید و دوباره زمان بندی کنید. برای تعویض باتری، منبع تغذیه را خاموش کنید، دوباره زمان بندی کنید.
