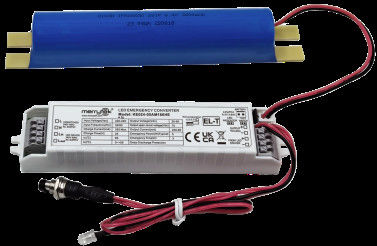

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی

  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
محل منبع چین
نام تجاری Merrytek
گواهی CE, UKCA, UN38.3, MSDS
شماره مدل KE024-02AM180HE
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود
زمان تحویل 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت
شرایط پرداخت T/T یا Western Union
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ ورودی نامی 220-240Vac 50Hz /60Hz قدرت اضطراری 2W ((ممکن است سفارشی شود)
زمان اضطراری 180 دقیقه (می توان سفارشی کرد) گارانتی 5 سال
ولتاژ خروجی بار 20-60Vdc دمای کاری 0 ℃ ~ 50 ℃
رتبه بندی IP IP20 نوع باتری LifePO4 6.4V 1800mAh
پیام بگذارید
توضیحات محصول

5 سال گارانتی 2W 3 ساعت تبدیل اورژانسی LED با باتری LiFePO4





1شرح

1) خروجی قدرت ثابت منبع برق اضطراری LED با طیف گسترده ای از ولتاژ خروجی.

2) تغییر رله ورودی.
3) ایمنی بالا، عملکرد بالا، عمر طولانی باتری LifePO4.
4) با مدیریت باتری

5) آزمون دستی و انتخاب آزمون خودکار.





2.پارامترها



بخش شارژ KE024 02: 180 صبح سه صبح 180 دقيقه 04AM180HE 05AM180HE
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
جریان ورودی نامی 0.06A حداکثر @230Vac
جریان ورودی 10A ((عرض=100us 50% Ipeak))@230Vac ((شروع سرد در بار کامل))
فاکتور قدرت ≥0.5@230Vac
قدرت ورودی <4W@230Vac
جریان شارژ باتری 250mA 250mA ۳۵۰mA ۳۵۰mA
زمان شارژ باتری حداکثر 24 ساعت
بخش اضطراری حالت کار حالت اضطراری
نوع بار LED
برق اضطراری 2W 2.5W 4W 5W
زمان اضطراری سه ساعت
جریان خروجی بار 100-30mA 125-41mA 200-65mA 250-80mA
ولتاژ خروجی بار 20-60Vdc
باتری LifePO4(قدرت باتری به زمان اضطراری در 25 درجه سانتیگراد می رسد) 6.4V 1.8Ah 6.4V 1.8Ah 6.4V 3.6Ah 6.4V 3.6Ah
گارانتی باتری گارانتی 5 سال @ 5 ~ 60 °C
الزامات استثنایی راننده جریان افزایش 8A
جریان ورودی 3A مکس
جریان خروجی 2A مکس
نشانه LED
(بررسی دستی)		 شارژ چراغ سبز
تقصیر چراغ سبز خاموشه
تست عملکرد اضطراری آزمون دستی پیش فرض
تست اتوماتیک قابل تنظیم
تست اتوماتیک خطا/بررسی/وضعیت دلیلش وضعیت شاخص شارژ
باتري به طور کامل شارژ شده و فعال است مصرف روزانه استاندارد
سبز جامد
شارژ باتری شارژ اولیه / شارژ باتری
رنگ سبز روشن می شه یک ثانیه بعد از یک ثانیه
تست اتوماتیک 3 ساعت (هر 12 ماه) تست خود دوره ای
رنگ سبز 3 ثانيه به 1 ثانيه قطع شده
تست اتوماتیک 5 دقیقه (هر 30 روز) تست خود دوره ای
رنگ سبز در حال درخشش است
خطای تست مدت زمان آزمون اتوماتیک شکست خورد
روشن شدن قرمز 0.5 ثانیه در 0.5 ثانیه
خطای LED برق وصل نشده یا آسیب دیده/خراب شده
روشن شدن قرمز 2 ثانيه
باتری قطع شده/ ناقص برق وصل نشده یا آسیب دیده/خراب شده
قرمز جامد
حفاظت اضطراری حفاظت از شارژ بیش از حد باتری/افزایش عمیق آره
حفاظت از ولتاژ بالا آره
حفاظت از اضافه بار خروجی آره
حفاظت از مدار کوتاه خروجی آره

کار کردن

محیط زیست

 دمای کار/رطوبت 0°C...+50°C، رطوبت: 20%-75% ((بدون غلظت)
دمای نگهداری/رطوبت -5°C-35°C
مورد مکس. دمای Tc ۷۵ درجه سانتیگراد

امنیت

و EMC



 ولتاژ مقاومت 3000Vac 5mA 60s ( ورودی L N خروجی SEC + SEC-)
استاندارد ایمنی EN61347-1, 60598-2-22, 61347-2-7, 62034
استاندارد EMC EN55015، EN61000-3-2، EN61000-3-3
استاندارد باتری UN38.3
الزامات حفاظت از محیط زیست مطابق با RoHS
گواهینامه CE
سایر محصولات مشخصات ورودی / خروجی ((ترمینال / سیم کشی) ترمینال پرس، قطر سیم:0.5-0.75mm2
رتبه بندی IP IP20
نوع حفاظت کلاس 2
نوع نصب نصب داخلی
ابعاد نصب 146*30*22.5 میلی متر
الزامات بسته بندی جعبه سفید+کتاب راهنمای استفاده+کارتون+کارتون بیرونی ((K=A)
وزن 75 گرام (راهبر)
طول عمر 5 سال @ Ta

يادداشت:

تمام پارامترها با ولتاژ ورودی 230VAC و دمای محیط 25°C آزمایش می شوند، مگر اینکه خلاف آن مشخص شود.

3ابعاد باتری (واحد: mm)

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی 0

شکل A

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی 1

                                             شکل ب

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی 2

شکل ج

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی 3

شکل D



4. ابعاد کنورتر

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی 4









5. نمودار سیم کشی

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی 5



یا

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی 6





































6.سوئیچ تست دستی و Autotest

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی 7

7.آماده سازی سیم

5 سال گارانتی، 2 وات، 3 ساعته، مبدل اضطراری LED با باتری LiFePO4، خودآزمایی و آزمایش دستی 8

  • نوع سیم جامد و یا رشته دار: 0.5 -0.75 mm2
  • برای دسترسی به و یا از سیم های از پایانه ها، استفاده از یک پیچ و تاب برای فشار دادن دکمه ها به پایین



8.دستورالعمل های آزمایشی و عملیاتی دستی

1) قبل از نصب، پین کوتاه تنظیم کنید: آزمون دستی.

2) سیم را بر اساس نمودار سیم کشی متصل کنید.

3) L، N قدرت در، سوئیچ بر S1. سپس چراغ بار روشن می شود، چراغ نشان دهنده راننده اضطراری سبز خواهد شد، منبع برق اضطراری به طور معمول شارژ خواهد شد.و چراغ بار خاموش می شود..

4) شبیه سازی اورژانسی: روشن کردن، چراغ بار روشن می شود، کلید را فشار دهید ((TEST SWITCH)) ، سپس به حالت اورژانسی تغییر دهید، چراغ نشان دهنده راننده اورژانسی خاموش می شود.سوئيچ رو آزاد کن ((تست سوئيچ)، سپس چراغ توسط راننده LED روشن می شود و چراغ شاخص روشن می شود.



9.تست اتوماتیک& دستورالعمل های عملیاتی

1) قبل از نصب، پین را برای آزمایش خودکار باز کنید.

2) سیم را بر اساس نمودار سیم کشی متصل کنید.

3) L، N قدرت در، شروع ساعت، و دوره ای خود تست. برای تعویض باتری، منبع برق را خاموش کنید، و دوباره زمان.



10.اطلاعیه استفاده از باتری

1) باتری باید در شرایط استفاده عادی هر شش ماه یک بار شارژ و تخلیه شود.

2) به مدار متصل نشوید وقتی باتری استفاده نمی شود تا از تخلیه بیش از حد باتری به دلیل مصرف خود صفحه مدار جلوگیری شود.

3) لطفاً باتری را هنگام نصب و استفاده از آن از منبع گرما دور نگه دارید و فقط در محدوده دمای کاری خاصی اجازه دهید.

4) باتری باید در یک محیط خنک و خشک نگهداری شود.

5) پس از مدت زمان طولانی ذخیره سازی، باتری هر 12 ماه به صورت مورد نیاز چرخه می شود.

6) برق AC خاموش است و ساعت 7 روز طول می کشد. برق را روشن کنید و دوباره زمان بندی کنید. برای جایگزینی باتری، منبع برق را خاموش کنید و دوباره زمان بندی کنید.
