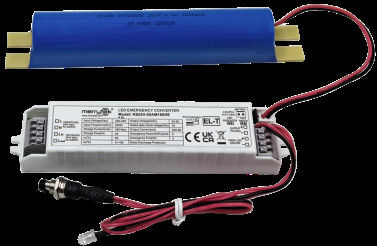

باتری شامل 5 سال گارانتی 3W 3 ساعت LED کنورتر اضطراری آزمون دستی و آزمایش خود اختیاری
| محل منبع | چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE, UKCA, UN38.3, MSDS |
| شماره مدل | KE024-03AM180HE |
| مقدار حداقل تعداد سفارش | 100 |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود |
| زمان تحویل | 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت |
| شرایط پرداخت | T/T یا Western Union |
| قابلیت ارائه | 10000 عدد در ماه |
جزئیات محصول
| ولتاژ ورودی نامی | 220-240Vac 50Hz /60Hz | برق اضطراری | 3W (قابل سفارشی سازی) |
|---|---|---|---|
| زمان اضطراری | 180 دقیقه (می توان سفارشی کرد) | گارانتی | 5 سال |
| ولتاژ خروجی بار | 20-60Vdc | دمای کاری | 0℃~50℃ |
| رتبه بندی IP | IP20 | نوع باتری | LifePO4 6.4V 1800mAh |
| برجسته کردن | راننده اضطراری LED 3W با ضمانت,گارانتی 5 ساله برای کنورتر اضطراری LED,آزمایش دستی خود آزمایشی راننده اضطراری,5-year warranty LED emergency converter,Manual test self test emergency driver |
||
توضیحات محصول
باتری شامل 5 سال گارانتی 3W 3 ساعت LED تبدیل اضطراری
خروجی قدرت ثابت منبع برق اضطراری LED با گزینه های آزمایش دستی و خود آزمایشی. ویژگی های طیف گسترده ای از ولتاژ خروجی، تغییر رله ورودی،و باتری با عملکرد بالا LifePO4 با گارانتی 5 ساله.
ویژگی های محصول
- منبع برق اضطراری LED با طیف گسترده ای از ولتاژ خروجی
- تغییر رله ورودی
- ایمنی بالا، عملکرد بالا، عمر طولانی باتری LifePO4
- سیستم مدیریت باتری یکپارچه
- گزینه های انتخاب آزمون دستی و آزمون خودکار
پارامترهای فنی
| بخش شارژ | KE024 | 02: 180 صبح | سه صبح 180 دقيقه | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| ولتاژ ورودی نامی | 220-240Vac 50Hz/60Hz | ||||
| جریان ورودی نامی | 0.06A حداکثر @230Vac | ||||
| جریان ورودی | 10A ((عرض=100us 50% Ipeak))@230Vac ((شروع سرد در بار کامل) | ||||
| فاکتور قدرت | ≥0.5@230Vac | ||||
| قدرت ورودی | <4W@230Vac | ||||
| جریان شارژ باتری | 250mA | 250mA | ۳۵۰mA | ۳۵۰mA | |
| زمان شارژ باتری | حداکثر 24 ساعت | ||||
| بخش اضطراری | حالت اضطراری | ||||
| نوع بار | LED | ||||
| برق اضطراری | 2W | 2.5W | 4W | 5W | |
| زمان اضطراری | 3 ساعت | ||||
| جریان خروجی بار | 100-30mA | 125-41mA | 200-65mA | 250-80mA | |
| ولتاژ خروجی بار | 20-60Vdc | ||||
| باتری | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah | |
| گارانتی باتری | گارانتی 5 سال @5~60°C | ||||
الزامات استثنایی راننده
| جریان افزایش | 8A |
| جریان ورودی | 3A مکس |
| جریان خروجی | 2A مکس |
نور LED (بررسی دستی)
| شارژ | چراغ سبز |
| تقصیر | چراغ سبز خاموشه |
تست عملکرد اضطراری
| آزمون دستی | پیش فرض |
| تست اتوماتیک | قابل تنظیم |
شاخص های وضعیت تست اتوماتیک
| وضعیت خطا/بررسی | دلیلش | وضعیت شاخص شارژ |
|---|---|---|
| باتري به طور کامل شارژ شده و فعال است | مصرف روزانه استاندارد | سبز جامد |
| شارژ باتری | شارژ اولیه / شارژ باتری | رنگ سبز روشن می شه یک ثانیه بعد از یک ثانیه |
| تست اتوماتیک 3 ساعت (هر 12 ماه) | تست خود دوره ای | رنگ سبز 3 ثانيه به 1 ثانيه قطع شده |
| تست اتوماتیک 5 دقیقه (هر 30 روز) | تست خود دوره ای | رنگ سبز در حال درخشش است |
| خطای تست مدت زمان | آزمون اتوماتیک شکست خورد | روشن شدن قرمز 0.5 ثانیه در 0.5 ثانیه |
| خطای LED | برق وصل نشده یا آسیب دیده/خراب شده | روشن شدن قرمز 2 ثانيه - 2 ثانيه خاموش |
| باتری قطع شده/ ناقص | برق وصل نشده یا آسیب دیده/خراب شده | قرمز جامد |
حفاظت اضطراری
| حفاظت از شارژ بیش از حد باتری/افزایش عمیق | آره |
| حفاظت از ولتاژ بالا | آره |
| حفاظت از اضافه بار خروجی | آره |
| حفاظت از مدار کوتاه خروجی | آره |
محیط عملیاتی
| دمای کار/رطوبت | 0°C...+50°C، رطوبت: 20%-75% ((بدون غلظت) |
| دمای نگهداری/رطوبت | -5°C-35°C |
| مورد مکس. دمای Tc | ۷۵ درجه سانتیگراد |
استانداردهای ایمنی و EMC
| ولتاژ مقاومت | 3000Vac 5mA 60s ( ورودی "L N" - خروجی "SEC+ SEC-") |
| استاندارد ایمنی | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| استاندارد EMC | EN55015، EN61000-3-2، EN61000-3-3 |
| استاندارد باتری | UN38.3 |
| الزامات حفاظت از محیط زیست | مطابق با RoHS |
| گواهینامه | CE |
مشخصات اضافی
| مشخصات ورودی / خروجی ((ترمینال / سیم کشی) | ترمینال فشار، قطر سیم: 0.5-0.75mm2 |
| رتبه بندی IP | IP20 |
| نوع حفاظت | کلاس 2 |
| نوع نصب | نصب داخلی |
| ابعاد نصب | 146×30×22.5 میلی متر |
| الزامات بسته بندی | جعبه سفید+کتاب راهنمای استفاده+کارتون+کارتون بیرونی ((K=A) |
| وزن | 75 گرام (راهبر) |
| طول عمر | 5 سال @ Ta |
توجه: تمام پارامترها با ولتاژ ورودی 230VAC و دمای محیط 25°C آزمایش می شوند، مگر اینکه خلاف آن مشخص شود.
ابعاد باتری
شکل A. ابعاد باتری
شکل B. ابعاد باتری
شکل ج. ابعاد باتری
شکل D. ابعاد باتری
ابعاد کنورتر
نمودارهای سیم کشی
یا
سوئیچ تست دستی و سوئیچ تست خودکار
آماده سازی سیم
- نوع سیم جامد یا رشته ای: 0.5 - 0.75 mm2
- برای دسترسی به و یا از سیم های از پایانه ها، استفاده از یک پیچ و تاب برای فشار دادن دکمه ها به پایین
دستورالعمل های آزمایشی و عملیاتی دستی
- قبل از نصب، پین کوتاه را تنظیم کنید: آزمون دستی.
- با توجه به نمودار سیم کشی، سیم را وصل کنید.
- L، N قدرت بر، سوئیچ بر S1. سپس چراغ بار روشن می شود، چراغ نشان دهنده راننده اضطراری سبز خواهد شد، منبع برق اضطراری به طور معمول شارژ خواهد شد.و چراغ بار خاموش می شود..
- شبیه سازی اضطراری: روشن کردن، چراغ بار روشن می شود، روی سوئیچ فشار می آید ((TEST SWITCH)) ، سپس به حالت اضطراری تغییر می کند، چراغ نشان دهنده راننده اضطراری خاموش می شود.سوئيچ رو آزاد کن ((تست سوئيچ)، سپس چراغ توسط راننده LED روشن می شود و چراغ شاخص روشن می شود.
دستورالعمل های تست و عملیات خودکار
- قبل از نصب، پین را برای آزمایش خودکار باز کنید.
- با توجه به نمودار سیم کشی، سیم را وصل کنید.
- براي جايگزين کردن باتري، منبع برق رو خاموش کن و دوباره زمان بنداز
اطلاعیه استفاده از باتری
- باتری باید هر شش ماه یکبار در شرایط استفاده عادی شارژ و تخلیه شود.
- هنگامی که باتری مورد استفاده قرار نمی گیرد، به مدار متصل نشوید تا از تخلیه بیش از حد باتری به دلیل خود مصرف صفحه مدار جلوگیری شود.
- لطفا باتری را هنگام نصب و استفاده از آن از منبع گرما دور نگه دارید و فقط در محدوده دمای کاری خاصی اجازه دهید.
- باتری باید در یک محیط خنک و خشک نگهداری شود.
- پس از مدت زمان طولانی ذخیره سازی، باتری هر 12 ماه به صورت مورد نیاز چرخه می شود.
- برق AC خاموش شده و ساعت 7 روز طول می کشد. برق را روشن کنید و دوباره زمان بندی کنید. برای تعویض باتری، منبع برق را خاموش کنید و دوباره زمان بندی کنید.
